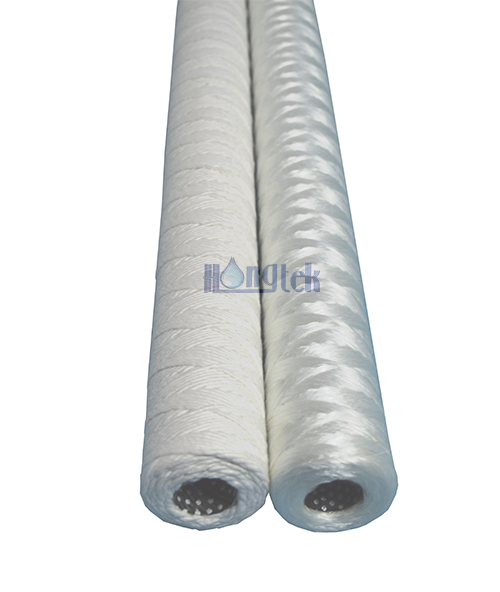

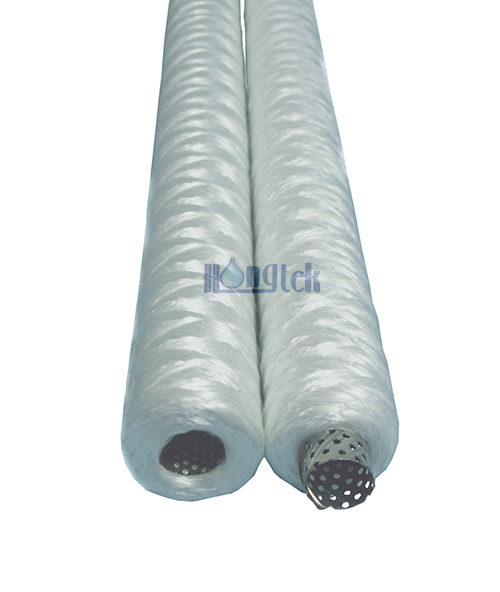

Los filtros de cartucho enrollado en hilo de la serie ESW son filtros enrollados en profundidad desarrollados por Hongtek China, que están hechos de hilo de filamento continuo junto con polipropileno resistente y núcleos centrales en espiral de acero inoxidable. Los filtros de cartucho enrollado de 60 y 70 pulgadas de longitud están especialmente diseñados para sistemas de agua de calderas de instalaciones de producción de plantas de energía. La fibra extralarga de los cartuchos enrollados de plantas de energía significa una superficie de filtración más larga y más grande. Los filtros enrollados para condensado poseen una amplia compatibilidad química con aceite, agua, ácidos y álcalis, altos caudales, bajas presiones diferenciales y una larga vida útil, por lo que están calificados para cumplir con los requisitos de campos de agua de alimentación de calderas cada vez más estrictos.
| Medios filtrantes | PP, algodón blanqueado, fibra de vidrio (hilo o torsión) |
| Longitud | 60"(1524mm), 70"(1778mm) Según los requisitos del cliente |
| Diámetro interior | 28 mm, 30 mm (la identificación especial se puede personalizar) |
| Diámetro exterior | Se aceptan diámetros exteriores especiales de 2,4"(61 mm) y 2,5"(63 mm) |
| Clasificación de filtración | 1 μm, 5 μm, 10 μm, 20 μm, 30 μm, 50 μm, 75 μm, 100 μm |
| Núcleo | PP, SUS304, SUS316 |
| Junta/junta tórica | Silicona, EPDM, Viton, Buna |
| Tapa final | DOE, núcleo extendido, adaptador de rosca extendida 1 3/16"(1,19") 24 hilos/pulgada, adaptador de rosca extendida 1/4"20 hilos/pulgada |
● Los cartuchos enrollados para plantas de energía poseen caudal y larga vida útil.
● Los cartuchos filtrantes enrollados para plantas de energía tienen una alta resistencia a la presión y no tienen distorsión.
● Los filtros de cartucho enrollados en hilo de 60" y 70" tienen un área más grande para aplicaciones de alto flujo
● DOE o adaptador de rosca extendido de acero inoxidable, fácil instalación en carcasas existentes
● Los filtros enrollados para condensado poseen una amplia compatibilidad química con aceite, agua, ácidos y álcalis.
● Filtración de condensado
● Agua de refrigeración y caldera
● Filtración de agua para generación de energía.
● RO Prefiltración y desalinización de agua de mar
Datos de operación para cartuchos enrollados en plantas de energía
| Temperatura máxima de funcionamiento | Polipropileno: 60 ℃ (140 ℉) |
| Algodón blanqueado con núcleo SUS: 150 ℃ (300 ℉) | |
| Fibra de vidrio con núcleo SUS: 400 ℃ (750 ℉) | |
| Máx. Presión diferencial | 2,7 bar a 27 ℃ (50 psi a 80 ℉) |
| 1,4 bar a 60 ℃ (20 psi a 140 ℉) | |
| 0,7 bar a 82 ℃ (10 psi a 180 ℉) | |
| Recomendar cambiar la presión diferencial | 2,0 bar (29 psi) |
| Construcción de cartuchos enrollados en cadena para centrales eléctricas | ||
 |

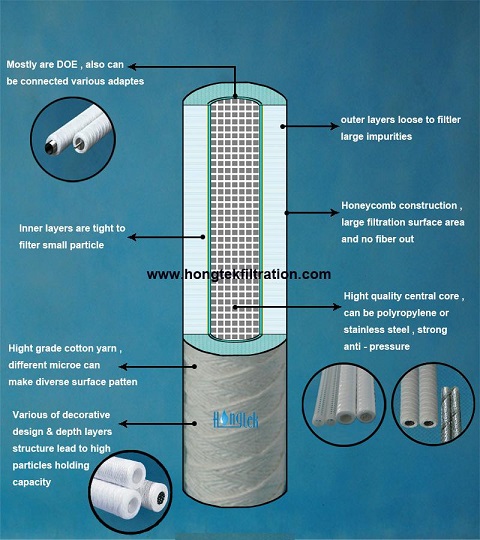

● La imagen es la sección transversal de cartuchos enrollados con hilo. ● Alta capacidad de retención de suciedad, alto caudal y largo tiempo de servicio ● Construcción alveolar sin uso de adhesivos y sin caída de fibras finas ● Desde las capas externas hasta las internas, los filtros enrollados de condensación están flojos o apretados. ● La estructura multicapa y el patrón de filtración en profundidad garantizan una buena eficiencia de filtración. ● Cartuchos enrollados con condensado de alta calidad para compatibilidad con una amplia gama de fluidos de proceso |
|
Fabricación, embalaje e instalación de Filtros de cartucho enrollados en hilo
Fabricación: Materiales de hilo enrollado de fibra de vidrio, algodón y polipropileno de alta calidad aprobados por la FDA y un sistema de gestión de calidad perfecto para mantener un alto rendimiento.

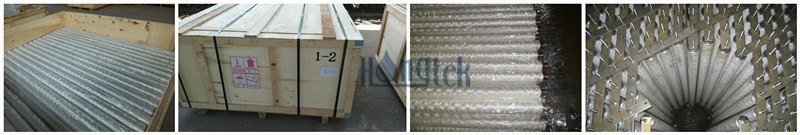

Embalaje: Para 60" o 70" es extra largo y pesado, también incluya algunas tapas de extremo, use una caja de embalaje de madera que no sea fumigante para mantener la seguridad en el transporte.
Instalación: Los cartuchos enrollados en hilo de 60" o 70" son fáciles de instalar en la carcasa y tienen un bajo costo de mantenimiento, lo que puede ayudar a ahorrar mucho tiempo y costos de mano de obra.
| ESW | Medios filtrantes | Longitud | identificación | sobredosis | Clasificación en micrones | Material central | Tapa final |
|
Serie ESW Filtros de cartucho enrollados en hilo |
PP = PP | 60 = 60"(1524 mm) | A = 28 mm | C = 61 mm | 1 = 1 µm | P = PP | D= Doble extremo abierto (DOE) |
| 5 = 5 µm | |||||||
| 10 = 10 µm | EX = Núcleo extendido | ||||||
| BC = Algodón blanqueado | 20 = 20 µm | S4 = SUS 304 | |||||
| 70 = 70"(1778 mm) | B = 30 mm | M = 63 mm | 30 = 30 µm | T24 = Hilo extendido Adaptador 1 3/16"(1,19") 24 hilos/pulgada |
|||
| GF = Fibra de Vidrio | 50 = 50 µm | ||||||
| 75 = 75 µm | S6 = SUS 316 | T20 = Rosca extendida Adaptador 1/4" 20 hilos/pulgada |
|||||
| TF = Fibra de vidrio retorcida | 100 = 100 µm |
Por ejemplo:
ESW-GF-60-B-M-5-S4-D
Filtros de cartucho enrollados en hilo serie ESW - Fibra de vidrio con rosca - 60"(1524 mm) - 30 mm - 63 mm - 5 μm - SUS 304 - Doble extremo abierto (DOE)
Especificaciones especiales Los filtros de cartucho enrollado en hilo para filtración de condensado de centrales eléctricas se pueden personalizar, como ID, diámetro exterior, longitud y tapas especiales, etc.
