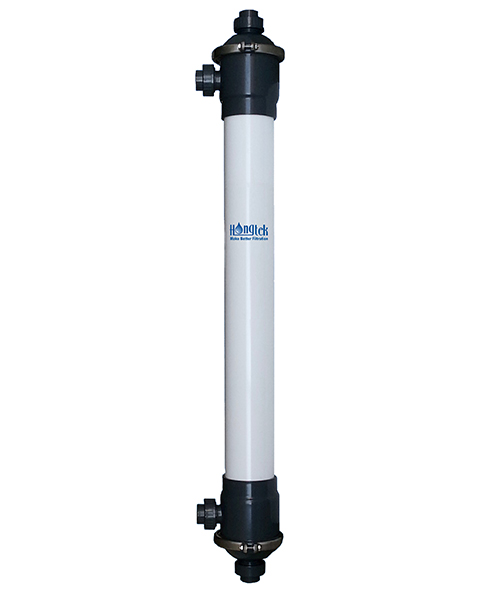

El módulo de membrana de ultrafiltración de fibra hueca de PVDF de 6 "de la serie Hongtek UFM160 está hecho de una membrana de ultrafiltración de fibra hueca de PVDF modificada de alta calidad, que tiene mayor estabilidad química, resistencia a la oxidación, resistencia a ácidos y álcalis y una larga vida útil. Después de un tratamiento hidrofílico especial, la membrana de ultrafiltración de PVDF tiene propiedades hidrofílicas permanentes, lo que puede garantizar un alto flujo de producción de agua incluso a una presión transmembrana más baja. La distribución uniforme de vacíos de la membrana de ultrafiltración de fibra hueca de PVDF puede superar el bloqueo de partículas y garantizar La estabilidad y la buena calidad del agua producida. La membrana PVDF UF tiene una alta resistencia a la rotura y capacidad de alargamiento, lo que puede reducir eficazmente la probabilidad de romper los filamentos de la película.
| Módulo | UFM160 |

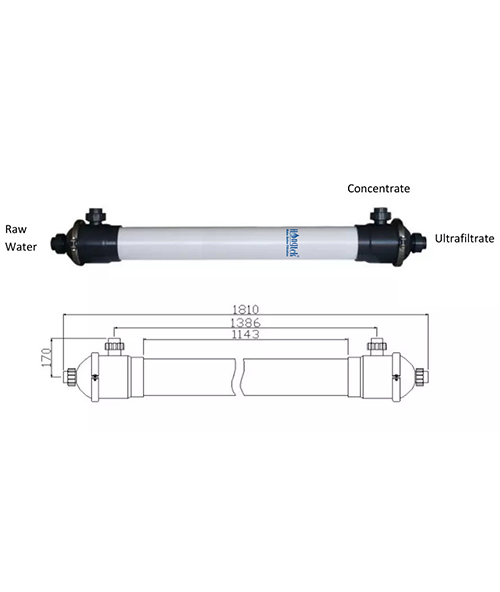

| Tamaño del elemento | Ø160×1810mm |
| Material de la membrana | PVDF |
| Área de membrana activa | 40m² |
| ID/OD de fibra hueca | 0,8 mm/1,3 mm |
| MWCO | 200000 daltons |
| Clasificación de filtración | 0,1 micras |
| Material del sello final | Resinas epoxi |
| Material de la vivienda | PVC |
| tubo de entrada | Tubería de PVC DN40 DE 40 mm de diámetro exterior |
| Tubería de salida de agua producida. | Tubería de PVC DN40 DE 40 mm de diámetro exterior |
| Tubería de salida de agua concentrada | Tubería de PVC DN40 DE 40 mm de diámetro exterior |
● La fibra hueca de PVDF UF es antioxidante, resistente a las manchas y fácil de limpiar.
● La fibra hueca de PVDF UF tiene un gran flujo de membrana, una salida de agua estable y una larga vida útil.
● La membrana PVDF UF se puede limpiar con aire y agua, alta tasa de recuperación del flujo de la membrana
● Tamaño reducido, fácil reemplazo, operación de bajo voltaje, ahorro de electricidad y costos de mano de obra.
● La calidad del agua producida es buena, la tasa de recuperación de agua es alta, lo que ahorra efectivamente recursos hídricos.
● Tratamiento de aguas superficiales
● Pretratamiento del sistema RO
● Línea de producción de agua mineral.
● Tratamiento de agua potable del agua del grifo.
● Reutilización del tratamiento profundo de aguas residuales industriales
● Tratamiento de agua residencial y comercial.
● Tratamiento avanzado y reciclaje de aguas residuales municipales.
| Modo de flujo de agua de membrana | De afuera hacia adentro |
| Modo de operación | Filtración de flujo cruzado o filtración sin salida |
| Flujo de agua pura | 8.000 l/h (0,15 MPa, 25 ℃) |
| Flujo de agua diseñado | 40-120 L/m².h (0,15 MPa, 25 ℃) |
| Presión máxima de funcionamiento | 0,2 MPa |
| Presión transmembrana máxima | 0,15MPa |
| Rango de temperatura de funcionamiento | 5-45℃ |
| Turbidez del agua afluente | |
| Turbidez del agua producida | |
| Agua producida SS | ≤1 mg/L |
| IDE de agua producida | ≤3 |
| Rango de PH de operación | Trabajando: 4-10; Lavado: 2-12 |
| Tasa de eliminación de virus bacterianos. | >4log |
| Volumen de lavado de aire | 0,1-0,15 N m3/m².h |
| Presión de lavado de aire | ≤0,1MPa |
Principio de funcionamiento de la membrana de ultrafiltración PVDF.
● El modo de flujo de agua de la membrana PVDF UF es de afuera hacia adentro
● La distribución del tamaño de los poros de la fibra de la membrana de ultrafiltración PVDF es uniforme y un área de filtración más grande
● La ultrafiltración de PVDF tiene una fuerte capacidad antimanchas, resistente a ácidos y álcalis y una larga vida útil.
● El grado de filtración de la membrana PVDF UF es de 0,1 micrones, las partículas quedan atrapadas por la pared de la membrana.
● El agua, las moléculas pequeñas y los iones pasan a través de las paredes de la membrana bajo presión para formar un ultrafiltrado.
● El modo de flujo de exterior a interior de fibra hueca de PVDF UF garantiza la estabilidad y la buena calidad del agua producida.
Caso del proyecto del módulo de membrana de ultrafiltración PVDF de 6"

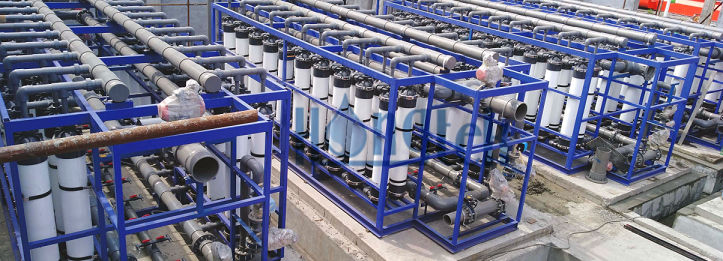

Equipos de ultrafiltración PVDF en centrales eléctricas 18000m³/d
Proceso: Agua superficial - Purificador de agua integrado - Filtro de limpieza automática - Membrana PVDF UF - Membrana RO - Suministro de agua
Parámetros del equipo: Módulo de membrana PVDF UF de 6" serie UFM160, 40 piezas/grupo, 4 grupos, 160 piezas en total, flujo operativo de diseño 65 L/m².h
Requisitos de agua de alimentación
*Antes de alimentar agua, se recomienda que las partículas de agua cruda estén a menos de 50 micras después del filtro de seguridad.
| turbidez | ≤25NTU |
| Aceite y grasa | ≤2 mg/L |
| Sólido suspendido (SS) | ≤20 mg/L |
| Hierro total | ≤1 mg/L |
| Cloro residual continuo | ≤5 ppm |
| Demanda química de oxígeno (DQO) | Sugerido ≤500 mg/L |
*El material de la membrana UF es plástico orgánico polimérico, no debe haber disolventes orgánicos en el agua cruda.
Parámetros de retrolavado
| Presión máxima de retrolavado | 0,2 MPa |
| Caudal de retrolavado | 100-150L/m².h |
| Frecuencia de retrolavado | Cada 30-60min |
| Duración del retrolavado | 30-60 años |
| Frecuencia CEB | 0-4 veces por día |
| Duración de la CEB | 5-10 minutos |
| Frecuencia CIP | Cada 1-3 meses |
| Esterilización | Hipoclorito de sodio de 15 ppm |
| Lavado de Contaminación Orgánica | 0,2% Hipoclorito de Sodio + 0,1% Hidróxido de Sodio |
| Lavado de contaminación inorgánica | 1-2% de ácido cítrico/0,2% de ácido clorhídrico |
