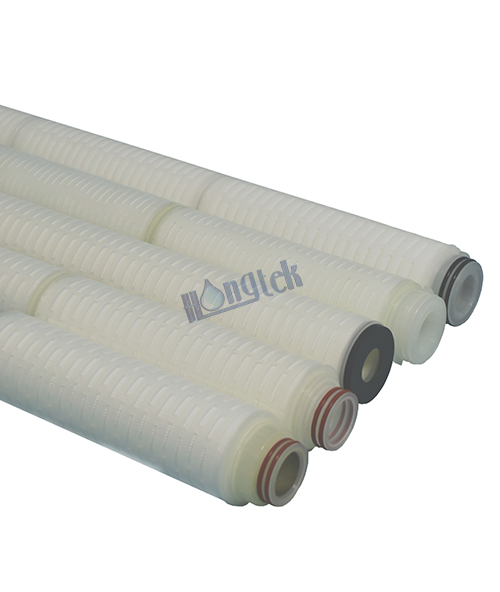

Los filtros de cartucho plisados de PP nominal de la serie PCF están hechos de un medio de fibra de polipropileno. Los filtros de cartucho plisados de PP brindan una excelente eficiencia de filtración y compatibilidad química en una amplia gama de aplicaciones de procesos de filtración de líquidos.
La constitución de los cartuchos filtrantes plisados de PP nominal adopta técnicas de soldadura térmica para sellar todos los componentes, de modo que no se produzcan fugas laterales, optimizando así el 100% de la integridad del cartucho plisado de PP. Los cartuchos de filtro plisados de PP tienen una gran superficie que permite un mayor caudal del sistema y una mayor capacidad de retención de suciedad que los filtros de profundidad. Los cartuchos plisados de PP se utilizan ampliamente en el campo de la prefiltración que requiere alta pureza.
| Medios filtrantes | polipropileno |
| Longitud | 5", 9,75", 9,8", 10", 20", 30", 40" |
| Diámetro exterior | 2,75"(70 mm) |
| Clasificación de filtración | 0,1 μm, 0,22 μm, 0,45 μm, 0,65 μm, 0,8 μm, 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 30 μm, 40 μm, 50 μm, 60 μm |
| Núcleo | polipropileno |
| Soporte/Drenaje | polipropileno |
| Junta/junta tórica | Silicona, EPDM, Viton, NBR, Viton encapsulado en teflón |
| Tapa final/jaula | polipropileno |
| Tipo de tapa final | DOE, 222/Plano, 222/Aleta, 226/Plano, 226/Aleta, 215/Plano, 215/Aleta |
● Los cartuchos plisados de polipropileno son materiales de elección estricta según el estándar de la FDA.
● Los cartuchos plisados de PP tienen baja caída de presión, alta capacidad de impurezas y larga vida útil.
● Los filtros de cartucho plisado de PP se fabrican en una sala limpia, manteniendo un ambiente de alta limpieza.
● Estructura de varias capas, buena eficiencia de filtración y rendimiento constante para una amplia gama de aplicaciones
● Los componentes de los filtros plisados de PP se ensamblan en condiciones completamente selladas mediante unión térmica, sin aglutinantes.
| Cosméticos | Grabadores | industria petrolera |
| quimicos | Alimentos y bebidas | Filtrado de medicamentos |
| semiconductores | Prefiltración para RO/DI | Pinturas y Recubrimientos |
Datos de funcionamiento de los filtros de cartucho plisados de PP nominal serie PCF
| Temperatura máxima de funcionamiento | 80 ℃ (176 ℉) |
| Máx. Presión diferencial | 4,8 bar a 20 ℃ (70 psi a 68 ℉) |
| 3,4 bar a 50 ℃ (50 psi a 122 ℉) | |
| 1,4 bar a 80 ℃ (20 psi a 176 ℉) | |
| Presión inversa máxima | 40 psid @ 70 °F (2,8 bar @ 21 °C) |
| Cambio recomendado de presión diferencial | 2,4 bar (35 psid) |
| Esterilización Temperatura Tiempo | 121˚C (250˚F) durante 30 minutos a 1,0 bar (14 psi) |

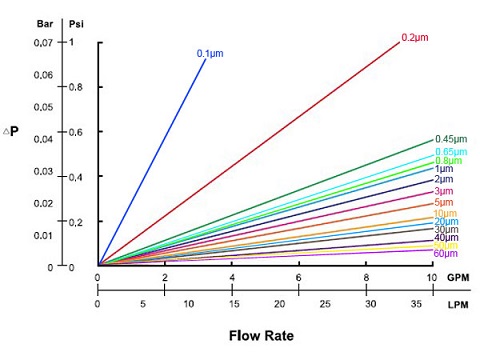

Tasa de caída de presión para filtros de cartucho plisados de PP de 10"
| Dibujo 3D para filtros de cartucho plisados de PP | ||||||||||
 |
● Las técnicas de soldadura térmica garantizan que los cartuchos de filtro plisados de PP no tengan fugas laterales. ● Ulti-capas plisadas, baja caída de presión, alta capacidad de impurezas y larga vida útil ● 100% de integridad probada, el núcleo interno y la jaula exterior fortalecen la capacidad de alta presión de flujo ● Gran superficie que permite un alto caudal y una mayor capacidad de retención de suciedad que los filtros de profundidad normales. |
|||||||||
| Ejemplo de instalación de filtros de cartucho plisados de PP | ||||||||||
 |
● Fabricado en longitudes continuas de hasta 40 pulgadas y con varias clasificaciones de filtración. ● Amplia gama de compatibilidad química utilizada en campos de prefiltración con alto caudal ● Se pueden fabricar filtros de cartucho plisados de PP especiales, como filtros de longitud especial y núcleo interior de acero inoxidable. ● Varias tapas de extremo aptas para carcasas de filtro estándar, fáciles de instalar y que ayudan a ahorrar tiempo y mano de obra. |
|||||||||

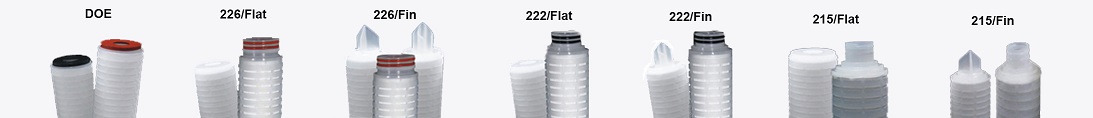

Tapas finales de filtros de cartucho plisados de PP
| PCF | Longitud | Calificación de micrones | Tapa final | Junta/junta tórica | sumadores |
| Serie PCF Filtros de cartucho plisados de PP nominal |
5 = 5" | 0,1 = 0,1 µm | A = Doble extremo abierto (DOE) | S = Silicona | K = Jaula de PP más gruesa |
| 0,22 = 0,22 µm | |||||
| 9,75 = 9,75" | 0,45 = 0,45 μm | B = 222/Plano (SOE) | |||
| 0,65 = 0,65 μm | E = EPDM | ||||
| 9,8 = 9,8" | 0,8 = 0,8 μm | C = 222/Aleta(SOE) | |||
| 1 = 1μm | I = Tapa de extremo de inserción de acero inoxidable | ||||
| 10 = 10" | 2 = 2 μm | D = 226/Plano (SOE) | N = NBR | ||
| 3 = 3μm | |||||
| 20 = 20" | 5 = 5 µm | F = 226/Aleta(SOE) | |||
| 10 = 10 μm | V = Vitón | ||||
| 30 = 30" | 20 = 20 μm | G = 215/Plano (SOE) | S = Núcleo de acero inoxidable | ||
| 30 = 30 μm | |||||
| 40 = 40" | 40 = 40 µm | H = 215/Aleta (SOE) | T = Vitón encapsulado en teflón | ||
| 50 = 50 µm | |||||
| 60 = 60 μm |
Por ejemplo:
PCF-10-1-B-S
Filtros de cartucho plisados de PP nominal serie PCF - 10" - 1μm - 222/Plano (SOE) - Junta tórica de silicona
