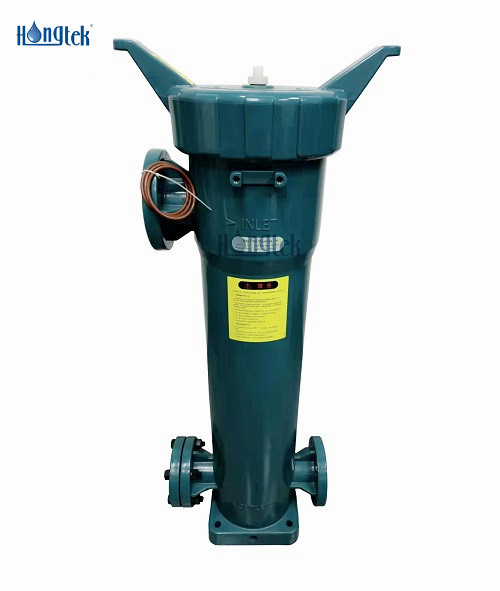

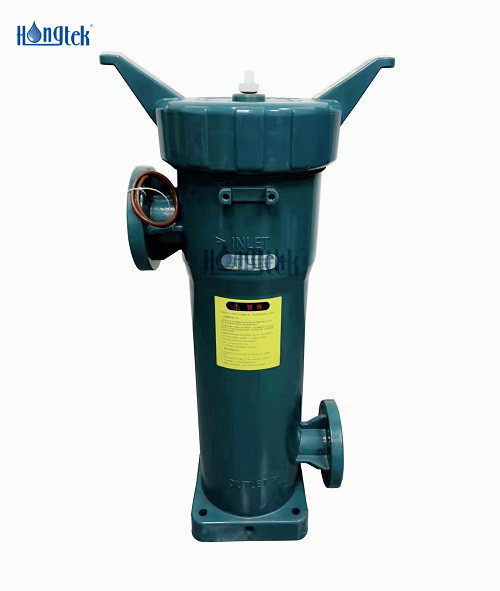

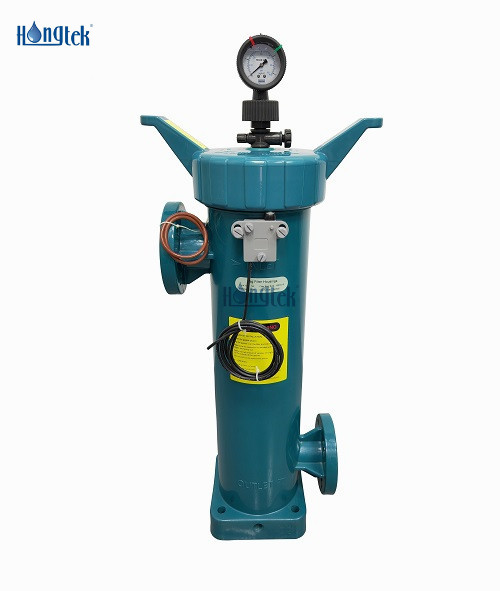

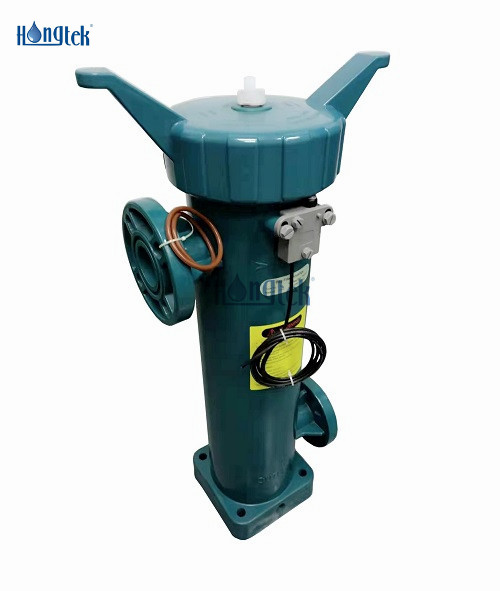

La carcasa del filtro de bolsa de homopolímero de polipropileno (PPH) con tapa roscada serie PPH está hecha de material de polipropileno reforzado con PP, que está integralmente moldeado por inyección, sin soldadura, sin fugas laterales, fácil de instalar y mantener. La carcasa del filtro de bolsa PPH tiene resistencia a ácidos y álcalis, resistencia a altas temperaturas, resistencia a altas presiones, buena suavidad y fácil moldeo. La elección de la carcasa del filtro de bolsa única PPH se debe principalmente a la particularidad de los líquidos, ácidos fuertes, álcalis fuertes, altas temperaturas y líquidos altamente corrosivos, y los materiales tradicionales de la carcasa del filtro de acero inoxidable no son adecuados para su aplicación. La carcasa del filtro de bolsa PPH compensa las deficiencias de la carcasa del filtro de acero inoxidable y también ahorra en gran medida el costo del equipo de los sistemas de filtración industriales.
| Material de la carcasa | PPH (homopolímero de polipropileno) |
| Dirección de Vivienda | verticales |
| Tamaño de la bolsa | Tamaño #1: Φ7"x17"L(Φ180x430mm) |
| Tamaño #2: Φ7"x32"L(Φ180x810mm) | |
| Tamaño #4: Φ4"x15"L(Φ105x380mm) | |
| Tamaño #5: Φ6"x20"L(Φ150x510mm) | |
| Tamaño #6: Φ7"x22"L(Φ180x560mm) | |
| Número de bolsa | soltero |
| Espesor de la carcasa | 16mm |
| Clasificación de filtración | 1 μm - 800 μm |
| Conexión | Puerto lateral |
| Tipo de entrada/salida | Brida |
| Tamaño de entrada/salida | DN40, DN50, DN65, DN80 |
| Tipo de sellado | Tipo de tapa de rosca |
| Material del sello | Vitón |
● Resistencia a ácidos y álcalis, resistencia a altas temperaturas.
● Integralmente moldeado por inyección, sin puntos de soldadura, sin fugas
● La carcasa del filtro de bolsa PPH tiene una pared interior lisa para facilitar la limpieza.
● La carcasa del filtro de bolsa única PPH tiene un sellado de 360 grados y filtración de alta precisión.
● No se requieren herramientas para su uso y mantenimiento, fácil y rápido de reemplazar la bolsa de filtro
● Las carcasas de las bolsas de filtro PPH son compatibles con las bolsas de filtro de agua estándar internacional.
● Procesamiento de metales
● Industria química
● Tintas y Recubrimientos
● Filtración de solución ácido-base
● Industria de filtración por galvanoplastia
● Prefiltración de agua de alta pureza
Datos de funcionamiento de la carcasa del filtro de bolsa única PPH
| Máx. Temperatura | 90°C |
| Máx. Presión | 116 psi (8bar) |
| Dirección del flujo de líquido | De lado adentro y de lado afuera |
| Caudal (bolsa de filtro única) | Tamaño #1 (Φ7"x17"): 20m³/h |
| Tamaño #2 (Φ7"x32"): 40m³/h | |
| Tamaño #4 (Φ4"x15"): 12m³/h | |
| Tamaño #5 (Φ6"x20"): 22m³/h | |
| Tamaño #6 (Φ7"x22"): 25m³/h | |
| Área de filtración (bolsa de filtro única) | Tamaño #1 (Φ7"x17"): 0,25㎡ |
| Tamaño #2 (Φ7"x32"): 0,5㎡ | |
| Tamaño #4 (Φ4"x15"): 0,12㎡ | |
| Tamaño #5 (Φ6"x20"): 0,3㎡ | |
| Tamaño #6 (Φ7"x22"): 0,35㎡ | |
| Capacidad/peso de la carcasa de la bolsa | Tamaño #1 (Φ7"x17"): 20,3L/15,3KG |
| Tamaño #2 (Φ7"x32"): 32L/24,2KG | |
| Tamaño #4 (Φ4"x15"): 6.5L/5.9KG | |
| Tamaño #5 (Φ6"x20"): 12,8L/10,8KG | |
| Tamaño #6 (Φ7"x22"): 24L/18KG |

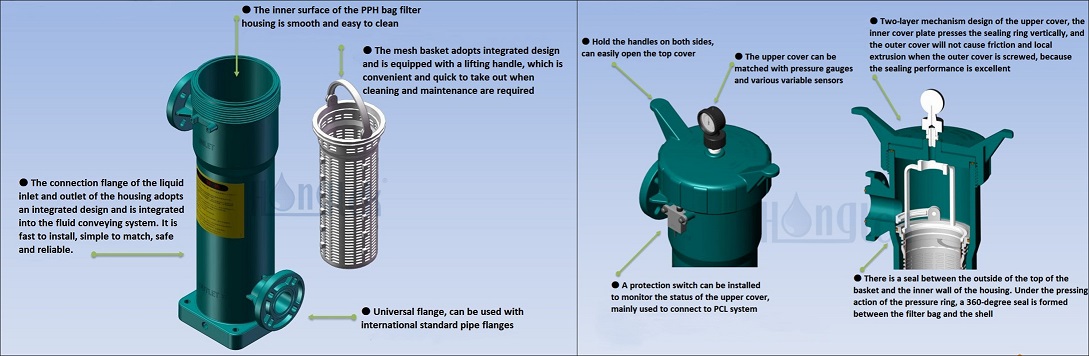

Descripción de la función de las piezas de la carcasa del filtro de bolsa PPH
| ● Se puede instalar un interruptor de protección para monitorear el estado de la cubierta superior, que se utiliza principalmente para conectarse al sistema PCL. | ||||||||||||
| ● La superficie interior de la carcasa es lisa y fácil de limpiar. | ● Sostenga las manijas en ambos lados, puede abrir fácilmente la cubierta superior | |||||||||||
| ● Brida universal, se puede utilizar con bridas de tubería estándar estimadas. | ● La cubierta superior se puede combinar con manómetros y varios sensores variables. | |||||||||||
| ● La canasta de malla adopta un diseño de una sola pieza y está equipada con una manija de elevación, que es conveniente y rápida de retirar cuando se requiere limpieza y mantenimiento. | ||||||||||||
| ● La brida de conexión de la entrada y salida de líquido de la carcasa adopta un diseño integrado y está integrada en el sistema de transporte de fluido. Es rápido de instalar, sencillo de combinar, seguro y fiable. | ||||||||||||
| ● Hay un sello entre el exterior de la parte superior de la canasta y la pared interior de la carcasa. Bajo la acción de presión del anillo de presión, se forma un sello de 360 grados entre la bolsa de filtro y la carcasa. | ||||||||||||
| ● Diseño de mecanismo de dos capas de la cubierta superior, la placa de cubierta interior presiona el anillo de sellado verticalmente y la cubierta exterior no causará fricción ni extrusión local cuando se atornilla la cubierta exterior, porque el rendimiento de sellado es excelente. | ||||||||||||

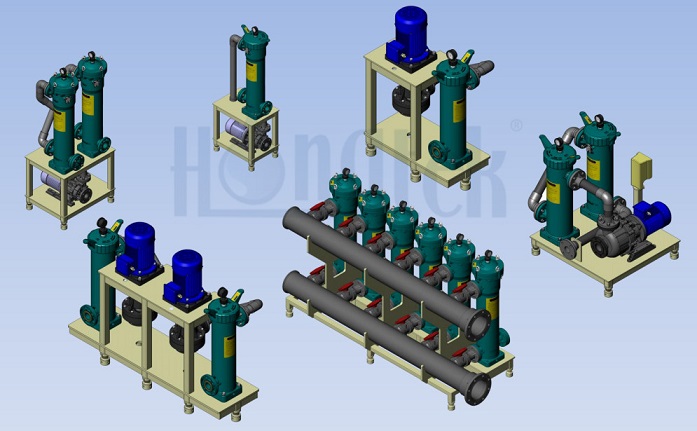

Método de conexión paralela del alojamiento del filtro de bolsa de polipropileno
Taller de producción de carcasas de filtros de bolsa PPH

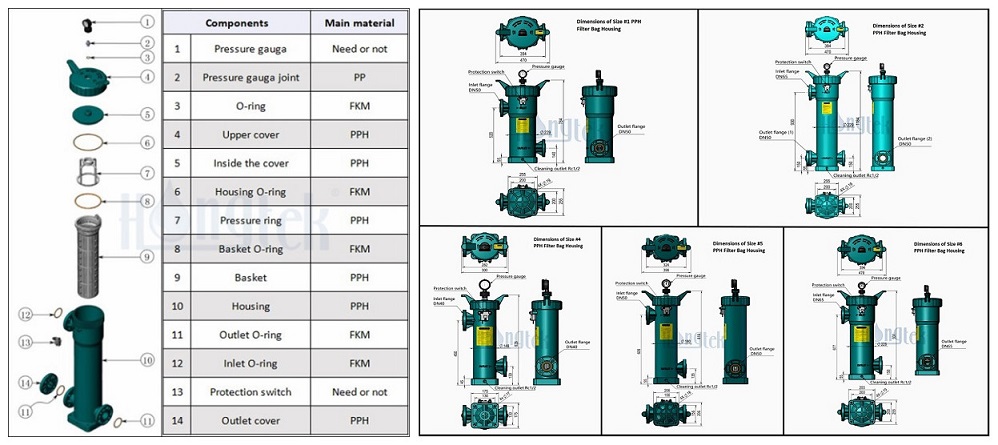

Componentes y Dibujo de carcasa de filtro de bolsa PPH serie PPH
● Todos los accesorios de la carcasa del filtro de bolsa PPH son estándar.
● Fácil de instalar y mantener, fácil de reemplazar la bolsa de filtro
● La carcasa del filtro de bolsa es moldeada en general, estructura compacta y excelente calidad.
● Ahorre espacio, ahorre mano de obra y costos operativos, económico y aplicable.
● Los accesorios son duraderos y tienen una larga vida útil, el sistema es seguro y protegido.
Cómo ¿Instalar la carcasa del filtro de bolsa PPH?
1. Asegúrese de limpiar todos los anillos de sellado y la ranura de fijación del anillo de sellado de la carcasa del filtro antes de usarlo, y luego coloque el anillo de sellado en la ranura de fijación del anillo de sellado de forma natural.
2. Coloque la bolsa de filtro en la canasta de malla dentro de la carcasa, de modo que el anillo del filtro quede cerca de la pared interna del cilindro del filtro (para la carcasa con el sello de la pared del cilindro) o la pared interna de la canasta (para la carcasa con el sello de la pared de la canasta).
3. Coloque el anillo de presión de la bolsa de filtro verticalmente sobre el anillo de la bolsa de filtro y presione el anillo de la bolsa de filtro.
4. Coloque la placa de presión interna de la cubierta superior en la abertura superior de la carcasa y presione el anillo de sellado uniformemente.
5. Atornille la tapa de la carcasa del filtro de bolsa en el sentido de las agujas del reloj en la carcasa.
6. Monte el conector del manómetro e instale el manómetro.
7. Cierre la válvula de drenaje, abra las válvulas de entrada y salida y encienda la bomba.
| HPP | Dimensiones de la bolsa | Número de bolsa | Tamaño de entrada/salida (brida) |
|
Serie PPH PPH individual Carcasa del filtro de bolsa |
S1 = Tamaño #1 (Φ7"x17") | 1 = 1 pieza | N40 = DN40 |
| S2 = Tamaño #2 (Φ7"x32") | |||
| S4 = Tamaño #4 (Φ4"x15") | N50 = DN50 | ||
| S5 = Tamaño #5 (Φ6"x20") | N65 = DN65 | ||
| S6 = Tamaño #6 (Φ7"x22") | N80 = DN80 |
Por ejemplo:
HPP-S2-1-N65
Carcasa de filtro de bolsa única PPH serie PPH - Tamaño #2: Ø7"× 32" - 1 pieza - DN65
