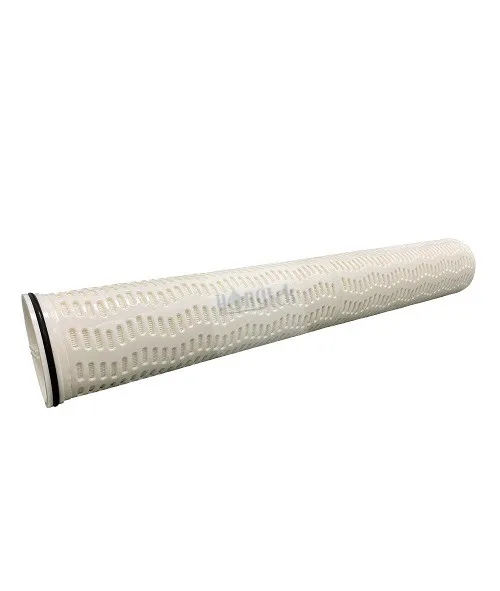

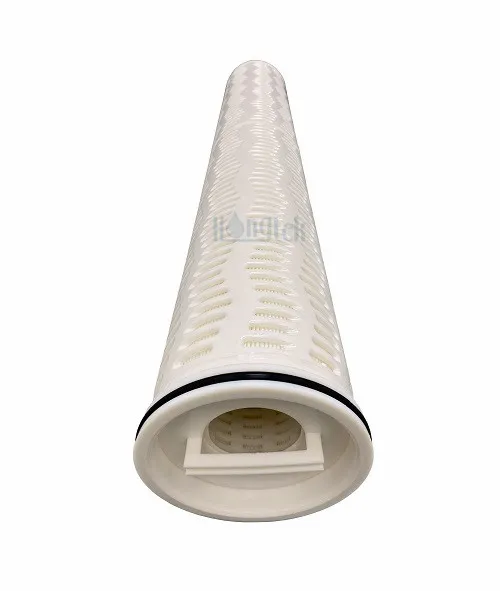

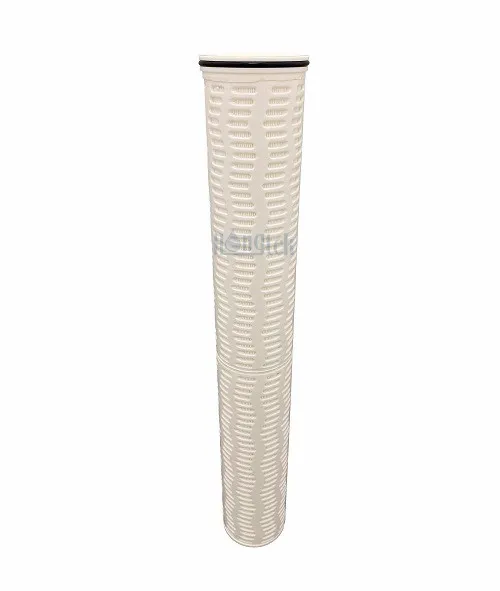

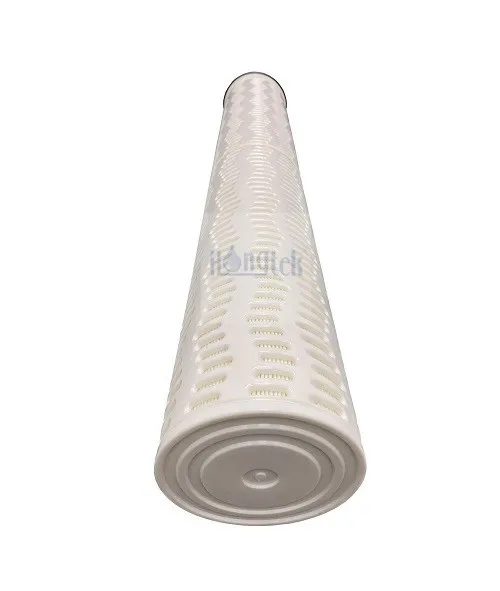

Los cartuchos de filtro plisados de poliéster de alto flujo de la serie PBT están hechos de medios no tejidos de tereftalato de polibutileno con todo el material de soporte PBT, que ofrece alta temperatura y excelente capacidad de resistencia química. Con un diámetro 6 pulgadas (152 mm) más grande y un diseño de dirección de flujo de adentro hacia afuera, los filtros de alto flujo PBT amplían significativamente el área de filtración efectiva, lo que reduce la cantidad de cartucho de filtro y el tamaño de la carcasa requerida.
El exclusivo medio de filtración de PBT ofrece una amplia compatibilidad química y da como resultado una excelente eficiencia de filtración, lo que reduce en gran medida la carga del proceso posterior para aplicaciones de eliminación de partículas, como la filtración de agua de refrigeración, la prefiltración por ósmosis inversa, la desalinización de agua de mar, la filtración por circulación de aminas y tipos de filtración de soluciones químicas.
| Medios filtrantes | PBT (tereftalato de polibutileno) |
| Longitud | 20"(508 mm), 40"(1016 mm), 60"(1524 mm) |
| Diámetro exterior | 6"(152 mm) |
| Diámetro interior | 73,5 mm |
| Clasificación de filtración | 1μm, 2μm, 3μm, 5μm, 10μm, 20μm, 40μm, 70μm, 100μm |
| Soporte/Drenaje | PBT |
| Material de la tapa del extremo | PBT de alta resistencia |
| afuera | Jaula PBT de alta resistencia |
| Material del sello | EPDM, Buna-N, Vitón |
● El diseño del mango de los cartuchos plisados de PBT permite un cambio de filtro mucho más rápido y sencillo.
● Alto caudal por cartucho de filtro de alto flujo PBT, es posible un sistema de filtrado hasta un 50 % más pequeño
● Una superficie de filtración más grande genera un mayor caudal y una máxima capacidad de retención de suciedad, lo que prolonga la vida útil.
● Medios filtrantes de tasa absoluta para un rendimiento reproducible, disponibles en una variedad de longitudes y grados de filtro
● Patrón de flujo de adentro hacia afuera que atrapa los contaminantes dentro de los filtros plisados de PBT y previene la contaminación de la vivienda.
● Recubrimiento
● Agua de proceso
● Disolventes orgánicos
● Industria química fina
● Filtración de agua de refrigeración
● Dispersiones de medios magnéticos
● Fluidos corrosivos y agua oxidada.
Datos de funcionamiento de los cartuchos de filtro plisados de alto flujo PBT
| Temperatura máxima de funcionamiento | 120℃ |
| Flujo máximo de agua sugerido | Longitud de 20 pulgadas: 660 LPM |
| Longitud de 40 pulgadas: 1300 LPM | |
| Longitud de 60 pulgadas: 1900 LPM | |
| Dirección del flujo de líquido | De adentro hacia afuera |
| Área de superficie típica | 7㎡ por cartucho de filtro de 40" |
| 10,5㎡ por cartucho de filtro de 60" | |
| Presión máxima | 4 barras |
| Recomendar cambiar la presión diferencial | 2,5 bares a 20 ℃ |
Instalación de cartuchos filtrantes plisados de alto flujo de PBT
● Los requisitos de sellado superiores para las carcasas de filtros de plástico son relativamente altos, lo que garantiza una fácil instalación y reemplazo para una fácil operación.
● La selección del material de la junta tórica para los filtros plisados de PBT es muy importante. Generalmente, materiales con buena compatibilidad con líquidos, como Viton
● La dirección del flujo del líquido es hacia adentro y hacia afuera, por lo que el sellado de los cartuchos de alto flujo PBT en el extremo abierto es muy importante para garantizar que no haya fugas laterales.
● Debido a la mayor longitud de los filtros de alto flujo PBT de 60 pulgadas, generalmente son adecuados para carcasas de filtro horizontales para una fácil instalación y reemplazo.
● Además de ser adecuados para carcasas de filtro de acero inoxidable, los cartuchos filtrantes plisados de alto flujo de PBT también se pueden instalar con carcasas de filtro de plástico.
● Los cartuchos filtrantes de alto flujo PBT tienen una excelente compatibilidad con soluciones ácidas y alcalinas, lo que los hace ampliamente aplicables en la industria química.
● Los cartuchos de alto flujo de 20 pulgadas generalmente se instalan en carcasas de filtro verticales, mientras que los cartuchos de 40 pulgadas son adecuados para carcasas de filtro verticales u horizontales.
Fabricación de cartuchos de filtro de alto flujo plisados de poliéster serie PBT
● El material del filtro y la jaula están hechos de material PBT, por lo que se requiere el equipo de soldadura por infrarrojos más avanzado.
● El material filtrante PBT de alta calidad y la estructura de área plisada grande extienden la vida útil de los cartuchos filtrantes y ahorran costos al usuario.
● Los cartuchos filtrantes de alto flujo PBT fabricados exclusivamente con material de poliéster pueden utilizar una estructura multicapa para lograr una eficiencia de filtración absoluta.
● El material de la membrana PBT compensa las deficiencias de la membrana PP, con filtración de alta precisión y alto caudal, satisfaciendo las necesidades del usuario.
● La jaula de alta resistencia de PBT tiene una fuerte resistencia a la compresión, ácidos, álcalis y altas temperaturas, adecuada para la filtración en la industria química.
| PBT | Materiales | Longitud | Clasificación de filtración | Material de la junta tórica | Interior (selectivo) |
|
PBT Serie Poliéster Plisado Cartuchos de filtro de alto flujo |
T = Poliéster PBT | 20 = 20"(508 mm) | 1 = 1μm | E = EPDM | C = Núcleo central de PBT |
| 2 = 2 μm | |||||
| 3 = 3μm | |||||
| 40 = 40"(1016 mm) | 5 = 5 µm | B = Buna-N | |||
| 10 = 10 μm | |||||
| 20 = 20 μm | |||||
| 60 = 60"(1524 mm) | 40 = 40 µm | V = Vitón | |||
| 50 = 50 µm | |||||
| 70 = 70 μm | |||||
| 100 = 100 μm |
Por ejemplo:
PBT-T-40-5-VC
Cartuchos de filtro de alto flujo plisados de poliéster serie PBT - Material: PBT - Longitud = 40" - Clasificación de filtración = 5μm - Material de la junta tórica = Viton - C = Núcleo central de PBT
