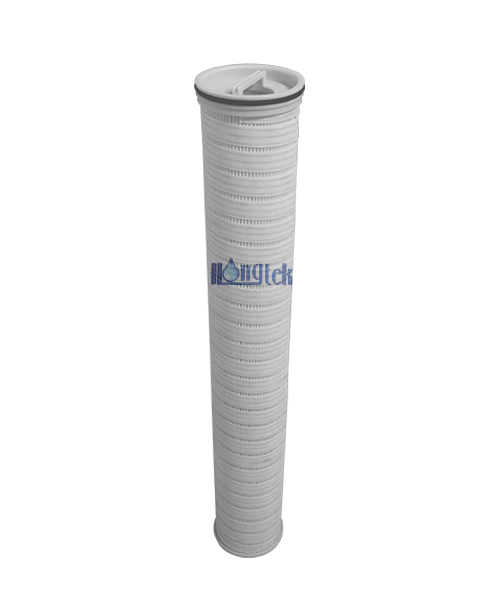

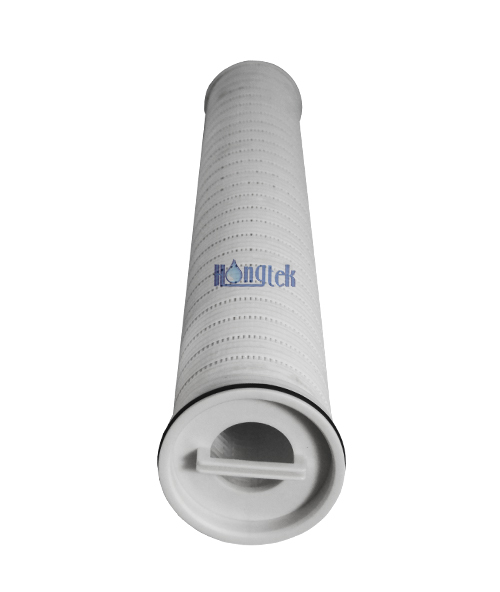

Los filtros de cartucho plisados de alto flujo de la serie HFC reemplazan al elemento de alto flujo Pall Ultipleat, de gran diámetro, de extremo abierto único, con vendaje exterior y con un patrón de flujo de adentro hacia afuera. Los filtros de cartucho de alto flujo tienen una geometría de pliegues única en forma de media luna, combinada con su gran diámetro de 152,4 mm (6 pulgadas) y una gama de medios filtrantes de PP o fibra de vidrio de alta calidad disponibles. Se permiten menos filtros y carcasas más pequeñas para aplicaciones de alto flujo debido a la amplia gama de compatibilidad química, la alta capacidad de retención de suciedad, el alto caudal y la buena eficiencia de filtración de los filtros plisados de alto flujo. En pocas palabras, los filtros de cartucho plisados de alto flujo son una opción económica para la filtración de agua.
| Medios filtrantes | PP, fibra de vidrio |
| Longitud | 20"(508 mm), 40"(1016 mm), 60"(1524 mm) |
| Diámetro exterior | 6 pulgadas (152 mm) |
| Diámetro interior | 73,5 mm |
| Clasificación de filtración | 1 μm, 3 μm, 5 μm, 6 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Soporte/Drenaje | Polipropileno (PP) |
| Material de la tapa final | Polipropileno (PP) reforzado con fibra de vidrio |
| afuera | vendaje |
| Material del sello | EPDM, Buna-N, Vitón |
● Patrón de flujo de adentro hacia afuera que atrapa el contaminante dentro del elemento
● Disponible en una variedad de longitudes y grados de filtros de cartucho plisados de alto flujo
● Más fácil de instalar y cambiar, menos mano de obra necesaria y menor costo de mantenimiento
● Alto caudal por filtro plisado de alto flujo, menos cartuchos para cambiar y espacio de instalación más pequeño
● El cartucho de gran diámetro y el área de filtración máxima y la construcción sintética minimizan la eliminación de desechos.
● Desalinización
● Agua de proceso
● Alimentos y bebidas
● Generación de energía
● Pinturas y revestimientos
● Productos químicos de proceso
● Fabricación de automóviles
Datos de funcionamiento de los filtros de cartucho plisados de alto flujo serie HFC
| Temperatura máxima de funcionamiento | PP: 180°F @ 20 psid (82°C @ 1,4 bar) |
| Fibra de vidrio: 249,8 °F a 20 psid (121 °C a 1,4 bar) | |
| Flujo máximo de agua sugerido | Longitud de 20 pulgadas: 660 LPM |
| Longitud de 40 pulgadas: 1300 LPM | |
| Longitud de 60 pulgadas: 1900 LPM | |
| Dirección del flujo de líquido | De dentro a fuera |
| Área de superficie típica | Filtro de cartucho de 3,5㎡ por 20" |
| Filtro de cartucho de 7㎡ por 40" | |
| Filtro de cartucho de 10,5㎡ por 60" | |
| Recomendar cambiar la presión diferencial | PP: 3,44 bar a 82 °C |
| Fibra de vidrio: 3,44 bar a 121°C |

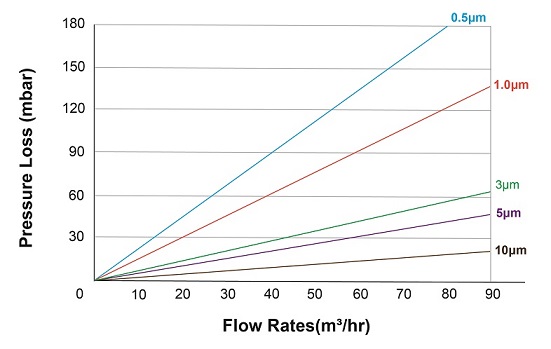

Caudal frente a caída de presión para cada cartucho de 40"

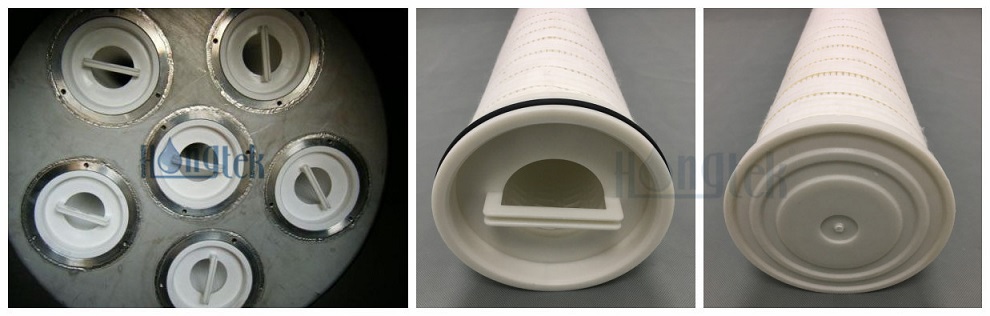

Instalación para filtros de cartucho de alto flujo
● Patrón de flujo de adentro hacia afuera, buen sellado y sin derivación, alta capacidad de retención de suciedad
● Los cartuchos de alto caudal y baja presión delta, nominal o absoluta, están diseñados
● Vendaje exterior y núcleo interior para crear una estructura estable y máx. Área de filtración, buena eficiencia de filtración.
● Espacio de instalación más pequeño y sistemas de filtrado más económicos, menores costos de mantenimiento y eliminación de desechos.
| HFC | Materiales | Longitud | Clasificación de filtración | Material de la junta tórica | Interior (selectivo) |
|
Serie HFC de alto flujo Filtros de cartucho plisados |
P = PP Plisado | 20 = 20"(508 mm) | 1 = 1 µm | E = EPDM | C = Núcleo central de PP |
| 3 = 3 µm | |||||
| 5 = 5 µm | |||||
| 40 = 40"(1016 mm) | 6 = 6 μm | B = Buna-N | |||
| 10 = 10 µm | |||||
| F = Fibra de Vidrio | 20 = 20 µm | ||||
| 60 = 60"(1524 mm) | 40 = 40 µm | V = Vitón | |||
| 50 = 50 µm | |||||
| 70 = 70 µm | |||||
| 100 = 100 µm |
Por ejemplo:
HFC-F-40-20-E
Filtros de cartucho plisados de alto flujo serie HFC - Material: Fibra de vidrio - Longitud: 40" - Clasificación de filtración: 20μm - Material de la junta tórica: EPDM
Los cartuchos plisados de alto flujo con especificaciones especiales se pueden personalizar, como núcleo central de acero inoxidable, tapas de extremo especiales o jaula exterior de acero inoxidable, etc.
