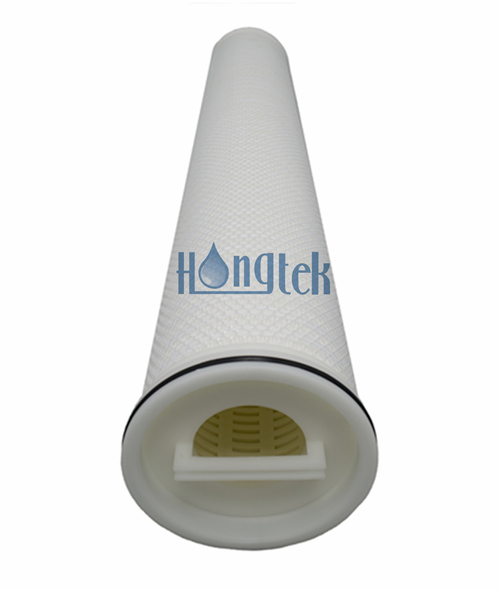

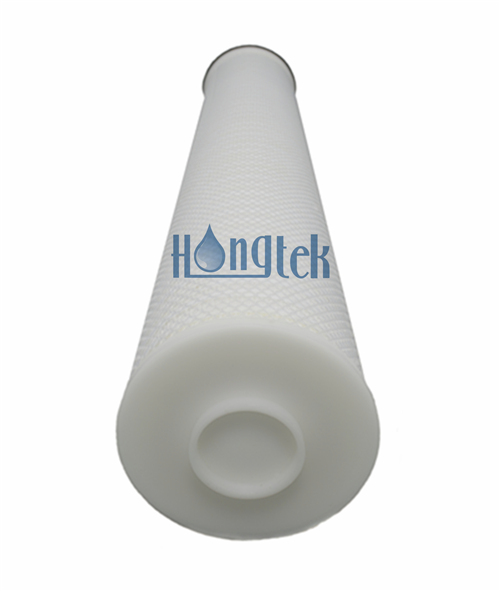

Los elementos filtrantes plisados de alto flujo de la serie HFG están diseñados para aplicaciones de filtración de líquidos con grandes requisitos de flujo, alta capacidad de flujo y alta eficiencia, con dirección de flujo de adentro hacia afuera. Los elementos filtrantes con núcleo interno, banda envolvente externa y red tienen un diseño de buena integridad con tecnología avanzada de fusión en caliente. Los elementos filtrantes de alto flujo encajan en las carcasas de filtro de alto flujo estándar, son fáciles de instalar y reemplazar, lo que ahorra muchos costos de mano de obra. Los filtros plisados de alto flujo tienen una geometría de pliegues única en forma de media luna, combinada con su gran diámetro de 6 pulgadas, reduce la cantidad de filtros y el tamaño de la carcasa necesarios en comparación con los cartuchos de filtro de profundidad tradicionales de 2,5" de diámetro exterior. Los elementos filtrantes plisados de alto flujo ayudan a eliminar partículas y otros contaminantes del agua, productos químicos industriales compatibles y fluidos líquidos de alimentos y bebidas con clasificación absoluta.
| Medios filtrantes | Polipropileno (PP) |
| Longitud | 20", 40", 60" |
| Diámetro exterior | 6" |
| Clasificación de filtración | 5μm, 10μm, 20μm, 40μm, 70μm, 100μm |
| Soporte/Drenaje | polipropileno |
| Material de la tapa del extremo | polipropileno |
| Núcleo interno | polipropileno |
| Red exterior | polietileno |
| Banda envolvente exterior | Polietileno y Polipropileno |
| Material del sello | EPDM, Buna-N, Vitón |
● Alta eficiencia de eliminación de partículas y larga vida útil
● La tecnología avanzada de pliegues da como resultado una gran área de filtración.
● Caudales más altos en comparación con los filtros de profundidad convencionales con diámetro exterior de 2,5"
● Tecnología avanzada de soldadura por fusión en caliente y pruebas de integridad del 100%
● Los elementos filtrantes de alto flujo encajan en las carcasas de filtro de alto flujo estándar.
● Los filtros de alto flujo son fáciles de instalar y reemplazar, ahorran muchos costos de mano de obra
● Aguas de proceso
● Alimentos y bebidas
● Aguas producidas
● Tratamiento de aguas residuales
● Filtración de agua previa a la RO
● Filtración de agua por condensación
Datos de funcionamiento de los elementos filtrantes plisados de alto flujo serie HFG
| Temperatura máxima de funcionamiento | 70°C(160°F) |
| Flujo máximo de agua sugerido | Longitud de 20 pulgadas: 35 m³/h (150 gpm) |
| Longitud de 40 pulgadas: 70 m³/h (310 gpm) | |
| Longitud de 60 pulgadas: 100 m³/h (440 gpm) | |
| Dirección del flujo de líquido | Ruta de flujo de adentro hacia afuera |
| Área de superficie típica | 3㎡ por elemento filtrante de 20" |
| 6㎡ por elemento filtrante de 40" | |
| 9㎡ por elemento filtrante de 60" | |
| Presión máxima | 4,2 barras |
| Presión diferencial máxima hacia adelante | 3,5 bar a 20 ℃ (50 psid a 68 °F) |
| 1,5 bar a 70 ℃ (20 psid a 160 °F) | |
| Recomendar cambiar la presión diferencial | 2,5 bar a 20 ℃ (35 psid a 68 °F) |

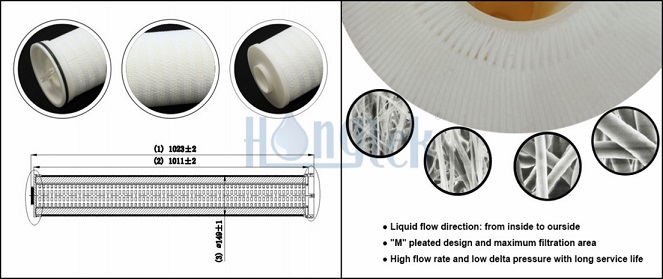

Diseño para elementos filtrantes de alto flujo
● Un potente equipo técnico puede ayudar a personalizar los elementos filtrantes especiales de alto flujo.
● El diseño de alta gama muestra las ventajas de la estructura de los elementos filtrantes plisados de la serie HFG.
● Elementos filtrantes constituidos por un núcleo duro interior central, capas de pliegues intermedios, banda envolvente exterior y red.
● El diseño completo es muy importante para la investigación, desarrollo y fabricación de filtros de cartucho de alto flujo.

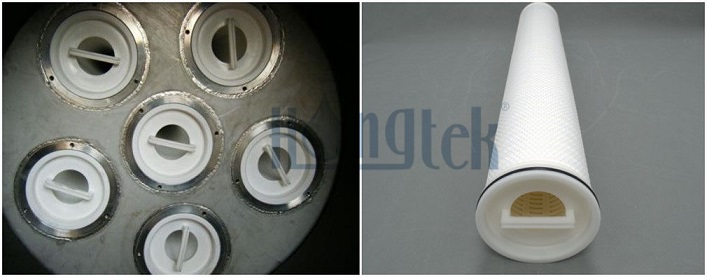

Instalación de elementos filtrantes plisados de alto flujo
● Los filtros nominales o absolutos de alto caudal y baja presión delta están diseñados
● Patrón de flujo de adentro hacia afuera, flujo grande, buen sellado y sin derivación, alto efecto de filtración
● Los sistemas de filtrado más pequeños, fáciles de instalar y reemplazar, ahorran una gran cantidad de mano de obra y costos de mantenimiento.
● Adecuados para instalar en carcasas de filtros de alto flujo, los elementos filtrantes de alto flujo tienen una larga vida útil.
| HFG | Materiales | Longitud | Clasificación de filtración | Material de la junta tórica |
|
Serie HFG Elementos filtrantes plisados de alto flujo |
P = PP plisado | 20 = 20" | 5 = 5 µm | E = EPDM |
| 10 = 10 μm | ||||
| 40 = 40" | 20 = 20 μm | B = Buna-N | ||
| 40 = 40 µm | ||||
| 60 = 60" | 70 = 70 μm | V = Vitón | ||
| 100 = 100 μm |
Por ejemplo:
HFG-P-60-5-E
Elementos filtrantes plisados de alto flujo serie HFG - Material: PP plisado - Longitud = 60" - Clasificación de filtración = 5 μm - Material de la junta tórica = EPDM
