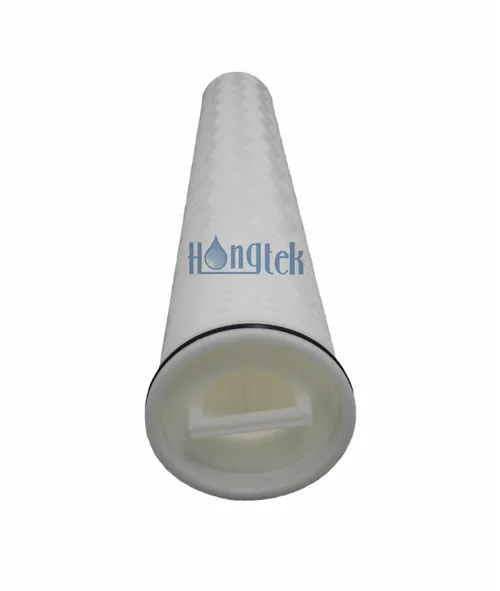

Los filtros de cartucho plisados de alto flujo serie HFE son reemplazos de alto flujo Pall Ultipleat, diseñados para un sistema de filtrado económico y confiable para aplicaciones de alto flujo. A diferencia de los filtros de cartucho de alto flujo ordinarios, el cartucho de alto flujo de la serie HFE tiene una jaula exterior de alta resistencia de 40 pulgadas de espesor total que puede soportar una mayor presión de agua. La configuración de flujo de adentro hacia afuera y la construcción de jaula dura del cartucho plisado de alto flujo permite que se compacte herméticamente para minimizar aún más los costos de reemplazo y eliminación.
Los filtros de cartucho de alto flujo tienen medios filtrantes de alto rendimiento, gran capacidad de retención de suciedad, baja presión delta para fluir durante períodos de tiempo más prolongados, eliminación confiable de partículas y larga vida útil. El diseño geométrico plisado científico de gran área, la estructura completa de soldadura térmica y el efecto de filtración de alta calidad pueden satisfacer las necesidades de los sistemas de filtrado de alto flujo.
| Medios filtrantes | Polipropileno (PP) Plisado |
| Longitud | 40"(1016mm), 60"(1524mm) |
| Diámetro exterior | 6"(152 mm) |
| Diámetro interior | 73,5 mm |
| Clasificación de filtración | 1μm, 2μm, 3μm, 5μm, 10μm, 20μm, 40μm, 70μm, 100μm |
| Soporte/Drenaje | Polipropileno (PP) |
| Material de la tapa del extremo | Polipropileno (PP) reforzado con fibra de vidrio |
| afuera | Jaula dura rígida total de 40" |
| Material del sello | EPDM, Buna-N, Vitón |
● Mayores caudales y más ahorro de costes
● Alta eficiencia de filtración y amplia compatibilidad química
● Los cartuchos de alto flujo son reemplazos de alto flujo de Pall Ultipleat.
● Tecnología avanzada de soldadura por fusión en caliente y pruebas de integridad del 100%
● Menores costos de eliminación de residuos, menores costos de reemplazo y mantenimiento.
● Jaula exterior de 40 pulgadas de espesor total que puede soportar alta presión de agua
● Medio filtrante de alto rendimiento, baja resistencia al flujo para una larga vida útil
● Microelectrónica
● Alimentos y bebidas
● Procesamiento de agua
● Generación de energía
● Combustibles y productos químicos
● Biofarmacéutica
● Maquinaria y equipo
● Tratamiento de aguas residuales industriales
Datos de funcionamiento Filtros de cartucho plisados de alto flujo serie HFE
| Temperatura máxima de funcionamiento | 180°F a 20 psid (82°C a 1,4 bar) |
| 160°F a 30 psid (71°C a 2,1 bar) | |
| 77°F a 50 psid (25°C a 3,4 bar) | |
| Flujo máximo de agua sugerido | Longitud de 20 pulgadas: 660 LPM |
| Longitud de 40 pulgadas: 1300 LPM | |
| Longitud de 60 pulgadas: 1900 LPM | |
| Dirección del flujo de líquido | De adentro hacia afuera |
| Área de superficie típica | 7㎡ por cartucho de filtro de 40" |
| 10,5㎡ por cartucho de filtro de 60" | |
| Presión máxima | 4,2 barras |
| Recomendar cambiar la presión diferencial | 2,5 bares a 20 ℃ |
Diseño para cartuchos de filtro de alto flujo
● Un potente equipo técnico puede ayudar a personalizar los filtros especiales de cartucho de alto flujo.
● El diseño 3D de alta gama muestra las ventajas de la estructura de reemplazo de alto flujo Pall Ultipleat.
● El diseño completo es muy importante para la investigación, desarrollo y fabricación de filtros de cartucho de alto flujo.
● Preste mucha atención a cada detalle, mejor diseño para crear filtros de cartucho de alto flujo de mayor calidad para el sistema de filtración de agua.

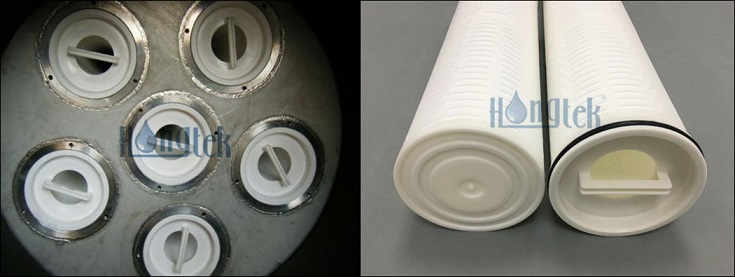

Instalación para cartuchos de alto flujo
● Adecuado para instalar en carcasas de filtros de alto flujo, patrón de flujo de adentro hacia afuera, sin derivación y flujo grande
● Los filtros de cartucho de alto flujo tienen una larga vida útil, una gran capacidad de retención de suciedad y están diseñados filtros de clasificación absoluta.
● Alta resistencia La jaula exterior de 40 pulgadas de espesor total puede soportar mayor presión, alto caudal y baja presión delta.
● Los sistemas de filtración más pequeños y económicos, los menores costos de mantenimiento y eliminación de desechos ayudan a los usuarios a ahorrar muchos costos.
| HFE | Materiales | Longitud | Clasificación de filtración | Material de la junta tórica | Interior (selectivo) |
|
Serie HFE Filtros de cartucho plisados de alto flujo |
P = PP plisado | 40 = 40"(1016 mm) | 1 = 1μm | E = EPDM | C = Núcleo central de PP |
| 2 = 2 μm | |||||
| 3 = 3μm | |||||
| 5 = 5 µm | B = Buna-N | ||||
| 10 = 10 μm | |||||
| 60 = 60"(1524 mm) | 20 = 20 μm | ||||
| 40 = 40 µm | V = Vitón | ||||
| 50 = 50 µm | |||||
| 70 = 70 μm | |||||
| 100 = 100 μm |
Por ejemplo:
HFE-P-40-5-E
Filtros de cartucho plisados de alto flujo serie HFE - Material: PP plisado - Longitud = 40" - Clasificación de filtración = 5 μm - Material de la junta tórica = EPDM
Los filtros de cartucho de alto flujo con especificaciones especiales se pueden personalizar, como tapas de longitud y extremo especiales o jaula exterior de acero inoxidable, etc.
