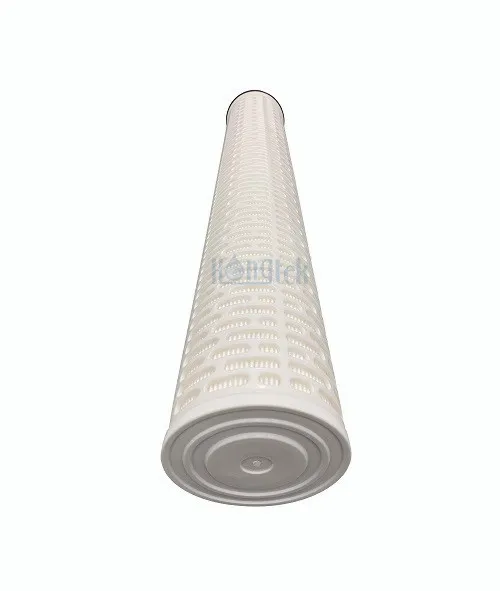

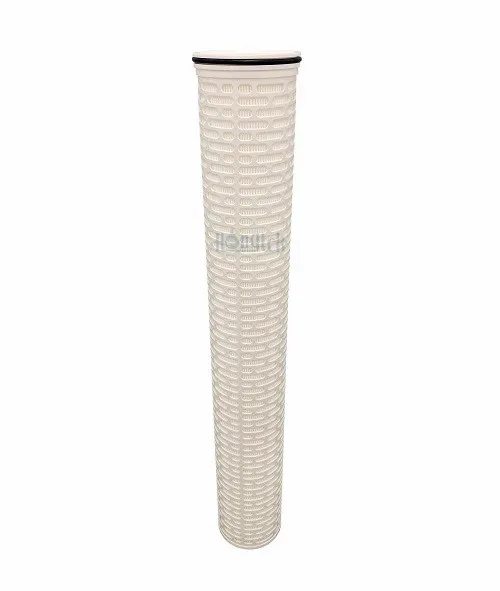

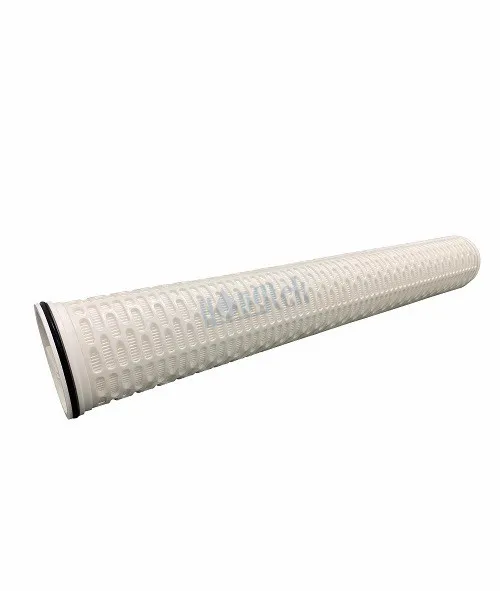

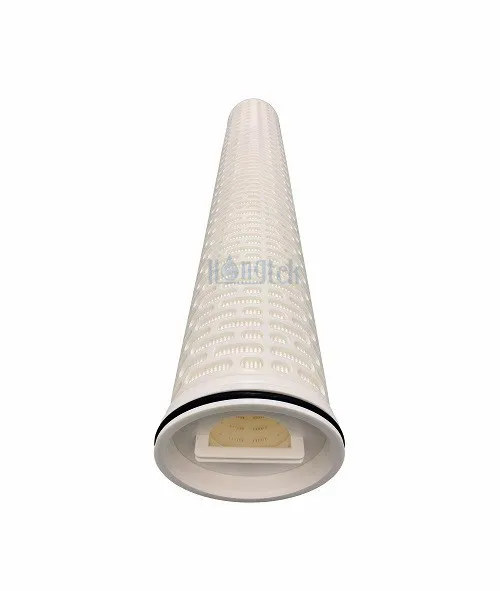

Los filtros de cartucho plisados de alto flujo serie HFM son un buen reemplazo para los cartuchos de alto flujo Pall Ultipleat. Los filtros de cartucho de alto flujo están hechos de medio fundido 100% polipropileno y mejorados con una jaula dura rígida de una sola pieza con mejor integridad y resistencia a alta presión. La jaula y las tapas de los extremos de polipropileno reforzado con fibra de vidrio pueden soportar temperaturas de trabajo de hasta 100 ℃. El gran diámetro de 6 pulgadas conduce a un área de filtración más grande, un mayor caudal, una presión delta más baja, lo que ahorra en gran medida la huella de la planta de tratamiento de agua y el costo de los consumibles.
Los filtros plisados de alto flujo adoptan una estructura multicapa única y un patrón de flujo de adentro hacia afuera que atrapa los contaminantes dentro del elemento, evitando la contaminación del agua tratada durante el cambio del filtro. Es una opción ideal para una amplia variedad de aplicaciones como desalinización por ósmosis inversa, alimentos y bebidas, agua de proceso, agua municipal, etc.
| Medios filtrantes | Polipropileno (PP) Plisado |
| Longitud | 20"(508 mm), 40"(1016 mm), 60"(1524 mm) |
| Diámetro exterior | 6"(152 mm) |
| Diámetro interior | 73,5 mm |
| Clasificación de filtración | 1μm, 2μm, 3μm, 5μm, 10μm, 20μm, 40μm, 70μm, 100μm |
| Soporte/Drenaje | Polipropileno (PP) |
| Material de la tapa del extremo | Polipropileno (PP) reforzado con fibra de vidrio |
| afuera | Jaula dura rígida total de 40" |
| Material del sello | EPDM, Buna-N, Vitón |
● Gran superficie, altos caudales con baja caída de presión
● Estructura de apertura gradual, que garantiza la precisión de la filtración y cumple con los requisitos de flujo.
● Todas las conexiones utilizan soldadura térmica, sin adhesivo, tiene amplia compatibilidad química.
● La forma del cuerpo excelente y suave conduce a un mayor caudal, logrando una vida útil alta y larga.
● La fibra de vidrio de integridad refuerza la jaula de pp como moldura de una sola pieza, podría soportar mayor presión y mayor temperatura.
● Planta de energía
● Galvanoplastia
● Alimentos y bebidas
● Pinturas y revestimientos
● Desalinización de agua de mar
● Filtración de agua de proceso
Datos de funcionamiento de los filtros de cartucho plisados de alto flujo
| Temperatura máxima de funcionamiento | 180°F a 20 psid (82°C a 1,4 bar) |
| 160°F a 30 psid (71°C a 2,1 bar) | |
| 77°F a 50 psid (25°C a 3,4 bar) | |
| Flujo máximo de agua sugerido | Longitud de 20 pulgadas: 660 LPM |
| Longitud de 40 pulgadas: 1300 LPM | |
| Longitud de 60 pulgadas: 1900 LPM | |
| Dirección del flujo de líquido | De adentro hacia afuera |
| Área de superficie típica | 7㎡ por cartucho de filtro de 40" |
| 10,5㎡ por cartucho de filtro de 60" | |
| Presión máxima | 4,2 barras |
| Recomendar cambiar la presión diferencial | 2,5 bares a 20 ℃ |
Instalación de filtro plisado de alto flujo Cartuchos
La instalación de un filtro plisado de alto flujo en la carcasa del filtro suele ser un proceso importante, ya que está relacionado con el efecto de filtración. Aquí tienes una guía general:
1. Prepare la carcasa del filtro: asegúrese de que la carcasa del filtro esté limpia y libre de residuos. Asegúrese de que la junta tórica o la junta de la carcasa esté en buenas condiciones y asentada correctamente.
2. Seleccione el filtro plisado de alto flujo adecuado: asegúrese de tener el tamaño y tipo correctos de filtro plisado de alto flujo para su carcasa. El filtro debe coincidir con las especificaciones de su vivienda.
3. Inspeccione el cartucho del filtro de alto flujo: antes de la instalación, inspeccione el filtro plisado en busca de daños o defectos. Asegúrese de que esté limpio y sin daños.
4. Inserte el filtro de cartucho de alto flujo: Desempaque el nuevo cartucho de filtro de alto flujo y aplique lubricante al anillo de sello del cartucho de filtro. Inserte con cuidado el filtro plisado de alto flujo en la carcasa del filtro. Asegúrese de que encaje cómodamente y de forma segura.
5. Asegure el filtro: si su carcasa tiene un mecanismo de bloqueo o una cubierta, asegúrelo en su lugar para sujetar el filtro de forma segura dentro de la carcasa.
6. Verifique si hay fugas: una vez que el filtro esté instalado, verifique si hay fugas alrededor de la carcasa. Si nota alguna fuga, inspeccione la carcasa y el filtro para verificar que estén instalados y asentados correctamente.
7. Programe un mantenimiento regular: realice un seguimiento de la vida útil del filtro y programe un mantenimiento regular para reemplazarlo según sea necesario, de acuerdo con las recomendaciones del fabricante.
Pantalla de producción de filtros de cartucho de alto flujo serie HFM
● Baja caída de presión de los cartuchos de alto flujo para satisfacer los requisitos del usuario en cuanto a caudal, prolongando la vida útil de los cartuchos de filtro de alto flujo y ahorrando costos al usuario.
● El líquido fluye desde el interior hacia el exterior, con partículas grandes interceptadas en la capa exterior y partículas pequeñas interceptadas en la capa interior, lo que mejora la eficiencia de la filtración.
● A diferencia de los cartuchos de filtro de alto flujo ordinarios de alta calidad, esta jaula de cartucho de filtro y tapas de extremo pueden soportar temperaturas de hasta 100 ℃ y tienen una resistencia a la presión de hasta 4,2 bar.
● Para la jaula de alta resistencia y las tapas de los extremos de PP mezclado con fibra de vidrio, se requiere tecnología avanzada de soldadura por infrarrojos para garantizar la soldadura térmica completa del filtro sin fugas.
● El uso de membranas fundidas por soplado de alta calidad y telas no tejidas como materiales puede lograr una clasificación tanto normal como absoluta según los requisitos del cliente, lo que garantiza el caudal y la eficiencia de filtración.
| HFM | Materiales | Longitud | Clasificación de filtración | Material de la junta tórica | Interior (selectivo) |
|
Serie HFM Plisada Filtros de cartucho de alto flujo |
P = PP plisado | 20 = 20"(508 mm) | 1 = 1μm | E = EPDM | C = Núcleo central de PP |
| 2 = 2 μm | |||||
| 3 = 3μm | |||||
| 40 = 40"(1016 mm) | 5 = 5 µm | B = Buna-N | |||
| 10 = 10 μm | |||||
| 20 = 20 μm | |||||
| 60 = 60"(1524 mm) | 40 = 40 µm | V = Vitón | |||
| 50 = 50 µm | |||||
| 70 = 70 μm | |||||
| 100 = 100 μm |
Por ejemplo:
HFM-P-40-5-E
Filtros de cartucho plisados de alto flujo serie HFM - Material: PP plisado - Longitud = 40" - Clasificación de filtración = 5 μm - Material de la junta tórica = EPDM
