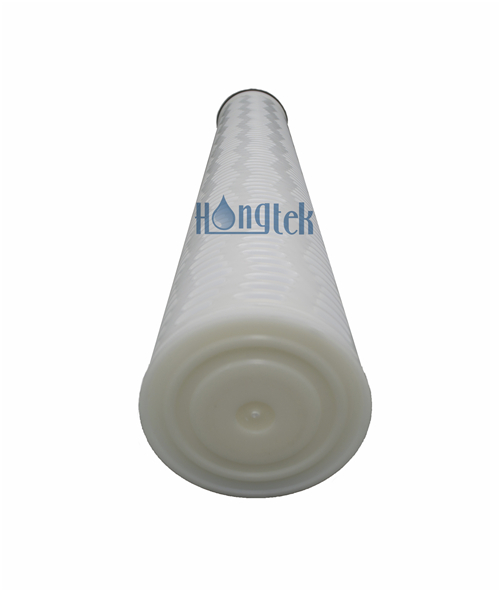

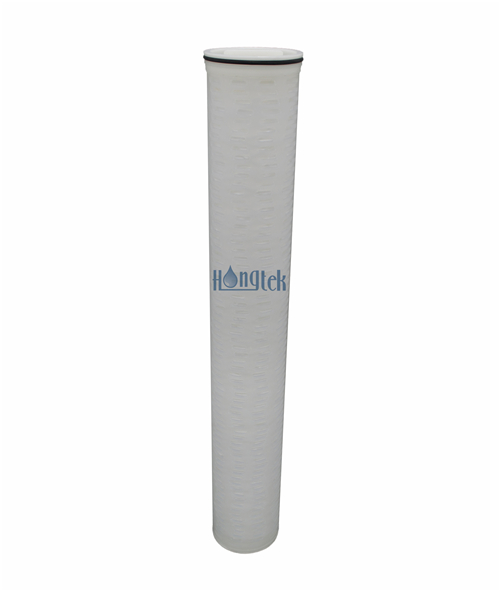

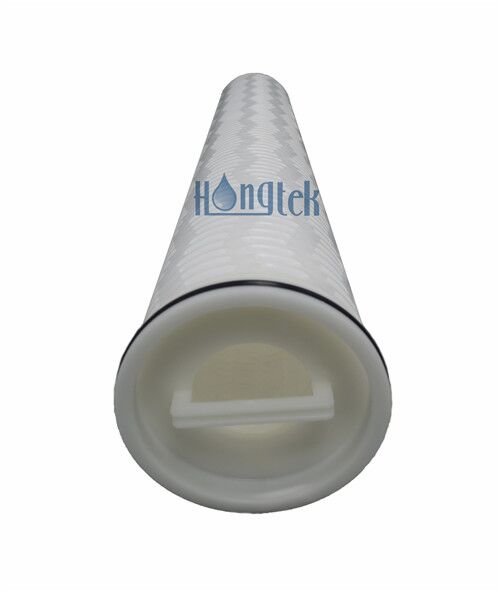

Los filtros de cartucho de alto flujo plisados radiales de la serie HFU son cartuchos de alto flujo de reemplazo Pall Ultipleat, nuevos cartuchos de gran flujo desarrollados por Hongtek. Los filtros de cartucho de alto flujo tienen un diseño único de pliegues radiales que permite mayores caudales, mayor capacidad de retención de suciedad y una vida útil más larga que los filtros de alto flujo de pliegues verticales normales. Los cartuchos plisados de alto flujo están hechos de una capa interna de tela no tejida, una capa intermedia de membrana de filtro soplado en fusión de PP y una capa externa de fibras largas, tienen un núcleo duro central y una jaula exterior gruesa en general.
Cartuchos de alto flujo que utilizan tecnología avanzada de fusión en caliente, buena integridad y sin fugas, flujo de líquido desde el interior hacia el exterior. El diseño de pliegues radiales genera una gran área de filtración de hasta 12 metros cuadrados, lo que resulta en una mayor eficiencia de filtración, lo que ahorra significativamente mano de obra, tiempo y espacio en el sistema de filtración de agua. En la industria de la filtración, este tipo de filtros de cartucho de alto flujo tienen un mayor rendimiento y ventajas obvias que los filtros de alto flujo plisados verticales ordinarios.
| Medios filtrantes | Polipropileno (PP) Radial Plisado |
| Longitud | 20"(508 mm), 40"(1016 mm) |
| Diámetro exterior | 6 pulgadas (152 mm) |
| Diámetro interior | 73,5 mm |
| Clasificación de filtración | 1μm, 5μm, 10μm, 20μm, 40μm, 50μm, 70μm, 100μm |
| Soporte/Drenaje | Polipropileno (PP) |
| Material de la tapa del extremo | Polipropileno (PP) |
| céntrico | Núcleo de PP |
| exterior | Jaula entera de PP gruesa |
| Material del sello | EPDM, Buna-N, Vitón |
● Cartuchos de alto flujo que utilizan tecnología avanzada de fusión en caliente, pruebas de integridad del 100 % y sin fugas
● Los cartuchos plisados de alto flujo ahorran significativamente mano de obra, tiempo y espacio en el sistema de filtración de agua.
● El núcleo duro central y la jaula gruesa exterior pueden soportar una mayor presión de agua en un sistema de filtración de alto flujo.
● El patrón de filtración de adentro hacia afuera de los cartuchos de alto flujo garantiza que todas las impurezas permanezcan dentro del medio plisado.
● Hecho de una capa interna de tela no tejida, una capa intermedia de membrana filtrante de PP soplada en fusión y una capa externa de fibras largas.
● Los filtros de cartucho de alto flujo tienen un mayor rendimiento y ventajas obvias que los filtros de alto flujo plisados verticales ordinarios.
● El exclusivo diseño de pliegues radiales de los cartuchos de alto flujo genera un área de filtración más grande y un mayor caudal y eficiencia de filtración.
● Microelectrónica
● Filtración previa a la RO
● Alimentos y bebidas
● Procesamiento de agua
● Condensado de caldera
● Desalinización de agua de mar
● Tratamiento de aguas industriales
● Industria química del petróleo
Datos de funcionamiento de filtros de cartucho plisados radiales de alto flujo
| Temperatura máxima de funcionamiento | 180°F a 20 psid (82°C a 1,4 bar) |
| 160°F a 30 psid (71°C a 2,1 bar) | |
| 77°F a 50 psid (25°C a 3,4 bar) | |
| Flujo máximo de agua sugerido | 20" 5μm: 35m³/h |
| 40" 5μm: 70m³/h | |
| Dirección del flujo de líquido | De adentro hacia afuera |
| Área de superficie típica | 5㎡ por cartucho de alto flujo de 20" |
| 10㎡ por cartucho de alto flujo de 40" | |
| Área de filtración de cartucho de alto flujo de 40" de hasta 12㎡ | |
| Recomendar cambiar la presión diferencial | 2,8 bares a 20 ℃ |

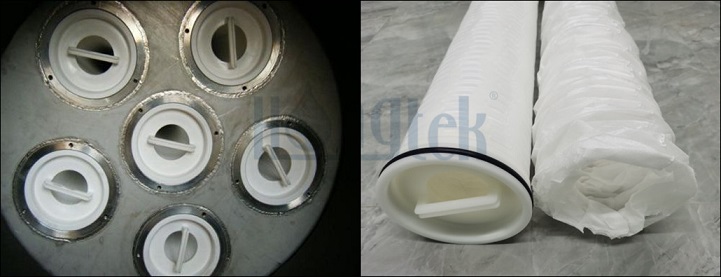

Instalación de filtros de cartucho plisados radiales de alto flujo
● Se han diseñado filtros de clasificación absoluta con mayor caudal y baja presión delta, lo que ayuda al usuario a ahorrar mucho dinero y espacio.
● El núcleo interno y la jaula gruesa en general pueden soportar una presión más alta, no se deforman en un ambiente de trabajo con alta presión de agua.
● Los cartuchos de alto flujo plisados radiales tienen un área de filtración más grande, ventajas obvias que los filtros de alto flujo verticales ordinarios.
● El cartucho de alto flujo tiene un patrón de flujo de adentro hacia afuera y no tiene derivación, mayor tiempo de servicio y mayor capacidad de retención de suciedad.
● El cartucho plisado de alto flujo es un elemento filtrante de agua más pequeño y económico, con menores costos de mantenimiento y eliminación de desechos.
| HFU | Materiales | Longitud | Clasificación de filtración | Material de la junta tórica |
|
Serie HFU Plisado Radial Filtros de cartucho de alto flujo |
P = PP Radial Plisado | 20 = 20"(508 mm) | 1 = 1μm | E = EPDM |
| 5 = 5 µm | ||||
| 10 = 10 μm | ||||
| 20 = 20 μm | B = Buna-N | |||
| 40 = 40"(1016 mm) | 40 = 40 μm | |||
| 50 = 50 µm | ||||
| 70 = 70 µm | V = Vitón | |||
| 100 = 100 µm |
Por ejemplo:
HFU-P-40-5-E
Filtros de cartucho plisados de alto flujo serie HFU - Material: PP plisado radial - Longitud = 40" - Clasificación = 5 μm - Material de la junta tórica = EPDM
