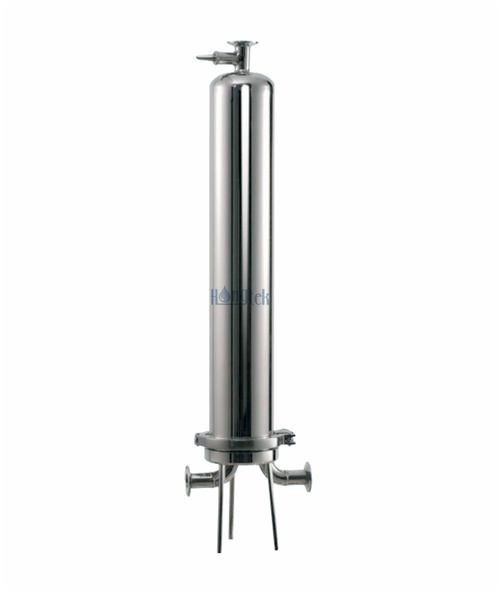

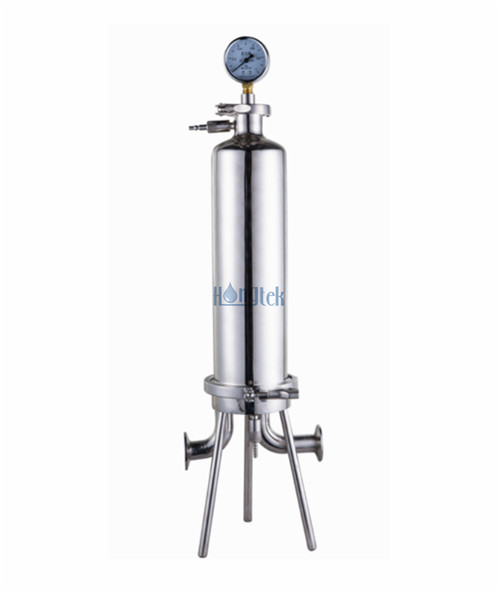

La carcasa del filtro sanitario de cartucho único de acero inoxidable de la serie UPH está hecha de acero inoxidable sanitario 304 o 316L, es una carcasa de filtro sanitario de un solo núcleo de alta gama sin callejones sin salida de limpieza. La carcasa del cartucho sanitario SS tiene un acabado superficial especial de pulido mecánico, lo que hace que las carcasas sean opciones ideales para procesos exigentes que requieren alta pureza.
La carcasa del filtro sanitario SS tiene un alto índice de filtración, alta eficiencia de filtración, fácil instalación, reemplazo y limpieza del elemento filtrante, drenaje completo y sin líquido residual. La carcasa del filtro de cartucho sanitario SS es una carcasa de filtro de alta gama que se utiliza en los campos médico y de salud, alimentos y bebidas y ciencias biológicas, etc.
| Material de la carcasa | SS304, SS316L |
| Válvula de ventilación/drenaje | SS304 |
| Tipo de acabado | Pulido |
| Precisión de pulido | Superficie interior de 0,3 µm, superficie exterior de 0,4 µm |
| Longitud del cartucho | 10", 20", 30", 40" |
| Tamaño del cartucho | Filtro plisado de 2,5" de diámetro exterior |
| No. de cartucho | 1 pieza |
| Conexión | Abrazadera |
| Entrada/Salida | Brida, Rosca |
| Material del sello | EPDM, Silicio, Buna N, Viton |
| Tapa del extremo del cartucho | 222 junta tórica, 226 junta tórica |
● La carcasa del filtro sanitario SS tiene una interfaz estándar y alta precisión dimensional.
● La carcasa del filtro sanitario puede tener pulido electrolítico opcional o acabado mate en la fachada.
● La carcasa del cartucho sanitario SS tiene una estructura científica, no tiene callejones sin salida y es fácil de usar y limpiar.
● La carcasa del cartucho sanitario de acero inoxidable utiliza el diseño de la estructura de la válvula de escape/válvula de drenaje y drena el líquido completamente.
● Precisión de pulido ultraalta, la pared interior alcanza 0,3 micras y la pared exterior alcanza 0,4 micras.
● Alto índice de filtración y eficiencia, larga vida útil y fácil de instalar y mantener, ahorran algunos costos de mano de obra
● PreRO/DI
● Productos químicos
● Electrónica
● Gases de proceso
● Productos farmacéuticos
● Alimentos y bebidas
● Instalaciones de laboratorio
Datos de funcionamiento de la carcasa del filtro sanitario de cartucho único SS
| Máx. Temperatura | 130℃ |
| Presión de diseño | 1,0 Mpa o según el requisito |
| Máx. Presión | 0,8 Mpa o según el requisito |
| Esterilización | Esterilización en línea 121±2℃ 30min/tiempo |
| Esterilizar en esterilizador 30min/vez |
Exhibición del taller de producción de carcasas de filtro de cartucho único sanitario SS
● Las carcasas de cartuchos de filtro único sanitarios brindan soluciones de filtración eficientes, confiables e higiénicas para industrias donde la pureza, la seguridad y el cumplimiento del producto son consideraciones críticas.
● El diseño compacto de las carcasas de cartuchos de filtro individuales los hace ideales para instalaciones donde el espacio es limitado. Requieren un espacio mínimo y se pueden integrar fácilmente en sistemas de procesamiento existentes o unidades montadas sobre patines.
● Las carcasas de cartuchos de filtro individuales aíslan cada cartucho de filtro, lo que reduce el riesgo de contaminación cruzada entre diferentes flujos o lotes de proceso. Esto es particularmente importante en aplicaciones donde la pureza y la integridad del producto son primordiales.
● El diseño sanitario de las carcasas de los cartuchos de filtro individuales permite procedimientos de limpieza y esterilización sencillos. Se pueden desmontar, limpiar y desinfectar rápidamente utilizando métodos estándar CIP (limpieza in situ) o SIP (esterilización in situ), lo que minimiza el tiempo de inactividad y garantiza la seguridad del producto.
● Las carcasas de cartuchos de filtro único sanitarios están diseñadas con superficies lisas, bordes redondeados y una construcción sin grietas para minimizar el riesgo de contaminación y crecimiento bacteriano. Esto garantiza el cumplimiento de estrictas normas de higiene en industrias como la de procesamiento de alimentos y bebidas, la fabricación de productos farmacéuticos y la biotecnología.

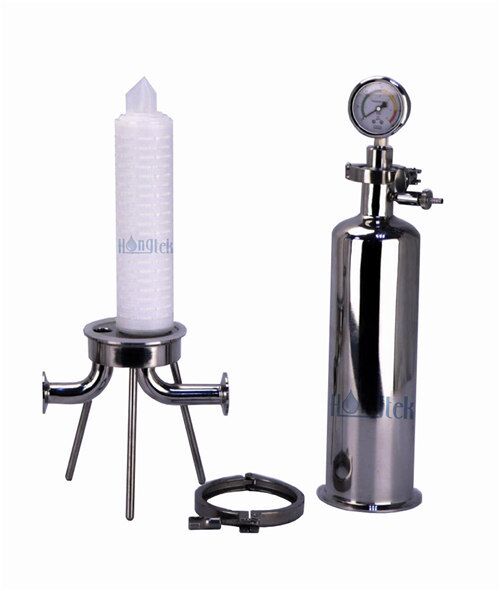

Diagrama de visualización detallada de la carcasa del filtro sanitario SS
● El cierre de abrazadera de liberación rápida permite un fácil desmontaje y un cambio rápido del cartucho del filtro.
● Construcción de acero inoxidable 316L electropulido, acepta un filtro de cartucho de 10", 20", 30", 40"
● Las válvulas sanitarias de ventilación y drenaje permiten una fácil operación de ventilación, drenaje, muestreo o prueba de integridad.
● Disponible para conexiones estilo junta tórica 222 o 226, proporciona un sello positivo con filtros, evitando así el desvío de fluido.
● La carcasa del filtro sanitario cumple con los exigentes requisitos de los sectores farmacéutico, biotecnológico, de alimentos y bebidas, electrónico y de productos químicos.
| UPH | Longitud del cartucho | Materiales | No. de cartucho | Conexión de entrada/salida | Material del sello |
|
Serie UPH SS Sanitarios Sencillo Carcasa del filtro de cartucho |
10 = 10" | S4 = SS304 | 1 = 1 pieza | F = Brida | S = Silicio |
| 20 = 20" | E = EPDM | ||||
| 30 = 30" | S6 = SS316L | T = Hilo | B = Buna N | ||
| 40 = 40" | V = Vitón |
Por ejemplo:
UPH-10-S4-1-F-S
Carcasa de filtro sanitario de cartucho único serie UPH SS - 10" - SS304 - 1 pieza - Brida - Silicio
