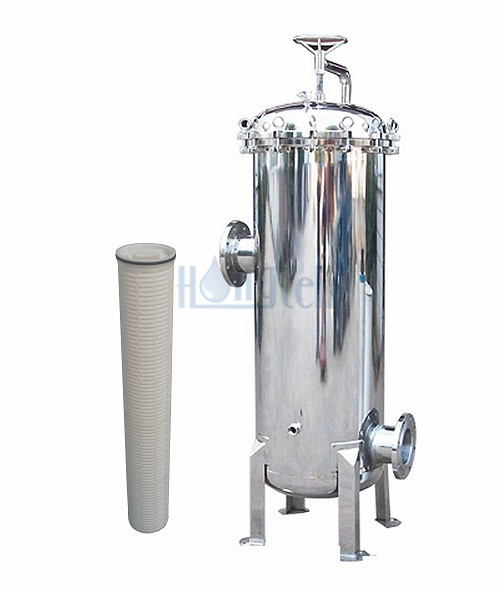

La carcasa del filtro multicartucho de alto flujo de acero inoxidable de la serie BCH tiene tipos verticales y horizontales, cuyas opciones para satisfacer las diferentes necesidades de los sistemas de microfiltración brindan mejores soluciones de filtración de alto flujo. La carcasa de cartucho múltiple SS de alto flujo está fabricada con acero inoxidable SS304 o SS316L de alta calidad, adecuada para sistemas de filtración con resistencia a altas temperaturas, ácidos, álcalis y químicos. Sobre la base de heredar la tradicional carcasa de filtro de profundidad de 2,5" OD, el filtro de cartucho de alto flujo OD de 6" instalado en una carcasa de cartucho múltiple de alto flujo adopta un método de filtración con mayor eficiencia y mayor flujo.
El sistema de filtración con carcasa de cartucho de alto flujo SS significa que se ahorra la cantidad de elementos filtrantes, ocupa menos espacio y reduce los costos de inversión. Alto índice de filtración, reemplazo más rápido, fácil y seguro de los cartuchos de alto flujo. El sistema de carcasa de filtro de alto flujo SS puede igualar de manera flexible la cantidad de cartuchos de filtro según la calificación del usuario y los requisitos de caudal.
| Materiales | SS304, SS316L |
| Dirección de Vivienda | Verticales, Horizontales |
| Tratamiento superficial | Pulido, subpulido, chorro de arena |
| Longitud del cartucho | 20", 40", 60" |
| Tamaño del cartucho | DE 6", 6,5" |
| Tapa del extremo del cartucho | SOE |
| No. de cartucho | Múltiples cartuchos de alto flujo |
| Conexión | Puerto lateral |
| Entrada/Salida | Rosca, brida |
| Tipo de sellado | Perno giratorio con bisagra, abrazadera |
| Material del sello | EPDM, Silicio, Buna N, Viton |
● La carcasa del filtro de cartucho de alto flujo es fácil de instalar y tiene un bajo costo de mano de obra y mantenimiento.
● La ronda de carcasa del filtro de alto flujo de acero inoxidable puede combinarse de manera flexible según los requisitos.
● La carcasa de cartuchos múltiples de alto flujo de acero inoxidable puede reducir los costos de inversión y ahorrar espacio
● La carcasa del cartucho de alto flujo de acero inoxidable ofrece mayor flujo, mayor eficiencia de filtración y mayor vida útil.
● La carcasa del filtro de alto flujo de acero inoxidable utiliza una menor cantidad de elementos filtrantes para reducir los costos operativos y de mano de obra.
● Planta de energía
● Prefiltración por RO
● Microelectrónica
● Alimentos y bebidas
● Desalinización de agua de mar
● Industria farmacéutica
● Tratamiento de aguas industriales
Datos de funcionamiento de la carcasa de filtro de cartuchos múltiples de alto flujo SS serie BCH
| Máx. Temperatura | 125℃ |
| Máx. Presión | 10 Bar (150psi) o según requerimiento |
| Presión recomendada | ≤ 8 bares (115 psi) a 25 ℃ |
Exhibición multi de la producción de la fábrica del cárter del filtro de alto flujo de los SS
● Un equipo técnico profesional diseña carcasas de filtros múltiples de alto flujo según los requisitos de flujo del cliente y proporciona soluciones de filtración profesionales.
● Instalar alta calidad elementos filtrantes de alto flujo que son compatibles con altos caudales, alta eficiencia de filtración, larga vida útil y reducen los costos de inversión del usuario
● El diseño científico compacto puede ahorrar espacio en el sistema de filtración, mejorar el caudal y la eficiencia de las carcasas del filtro y satisfacer las diferentes necesidades de los usuarios.
● Personalización del cuerpo del cilindro engrosado y del soporte de la brida engrosada, utilizando equipos de soldadura automática de cilindros y tecnología de equipos de soldadura láser completamente automática, hermosos y sin fugas laterales.
● Las carcasas de filtros múltiples de alto flujo son adecuadas para dispositivos de desmontaje rápido de anillo de elevación de alta resistencia, con una gran capacidad de soporte de presión, carga y descarga convenientes, lo que ahorra mano de obra y mejora la eficiencia operativa.
Dibujo de la carcasa del filtro de cartucho múltiple de alto flujo de acero inoxidable
● La carcasa está diseñada para aceptar tubos de 20", 40", 60" cartuchos de alto flujo, adecuado para aplicaciones donde es necesario procesar de manera eficiente un gran volumen de fluidos
● El diseño de cierre con perno oscilante garantiza un sellado seguro y fácil cambio, fácil instalación, mantenimiento y rendimiento confiable en condiciones exigentes.

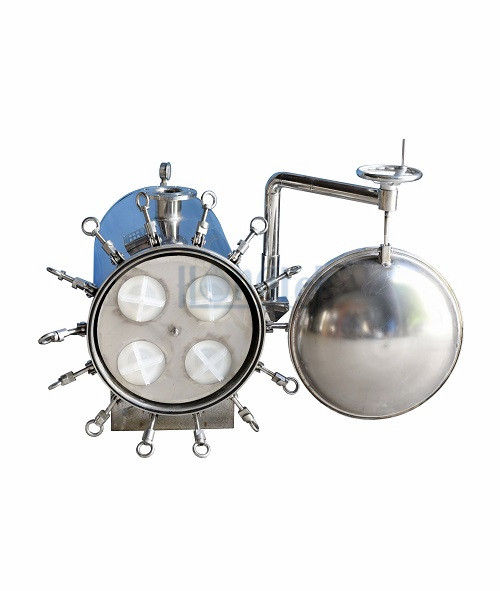

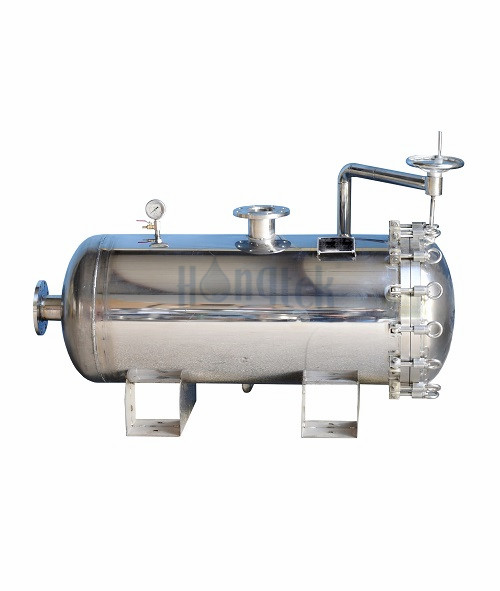

● El estilo horizontal maximiza la facilidad de operación y cambio, lo que reduce el espacio que ocupa el sistema y la filtración eficiente al mismo tiempo que minimiza el tamaño de la carcasa solicitada.
● La alta resistencia química y la alta resistencia a la corrosión permiten su uso en una amplia gama de aplicaciones, ofrece excelente resistencia a la corrosión, durabilidad y longevidad, incluso en entornos operativos hostiles.
● El cartucho de gran diámetro produce un alto caudal por cartucho, lo que da como resultado menos cartuchos y recipientes más pequeños y de menor costo. El diseño modular también permite la personalización para cumplir con los requisitos de aplicaciones específicas.
Casos de proyectos de carcasas de cartuchos múltiples de alto flujo de acero inoxidable
● Producción de electricidad: en las centrales eléctricas, las carcasas de los filtros de alto flujo se utilizan para tratar el agua de refrigeración, el aceite, los gases y otros fluidos para mantener el rendimiento del sistema.
● Producción de alimentos y bebidas: en el procesamiento de alimentos y bebidas, es necesario procesar una gran cantidad de líquido filtrado para garantizar la higiene y la calidad del producto.
● Industria farmacéutica: en la producción farmacéutica, es necesario procesar una gran cantidad de medicamentos y productos químicos, y se utilizan carcasas de filtros múltiples de alto flujo para garantizar la pureza y calidad de los productos.
● Industria papelera: La industria papelera requiere una gran cantidad de agua limpia para su producción y limpieza. La carcasa de cartuchos múltiples de alto flujo puede eliminar impurezas y fibras del agua, lo que garantiza la calidad del papel.
● Tratamiento de agua industrial: en los sistemas de suministro de agua y tratamiento de aguas residuales, se utilizan carcasas de cartuchos de alto flujo para eliminar partículas sólidas, contaminantes y microorganismos para garantizar la calidad y limpieza del agua.
● Industria del petróleo y el gas: en la exploración, producción, transporte y refinación de petróleo y gas, es necesario procesar una gran cantidad de mezclas de fluidos y gases. Las carcasas de filtros de alto flujo se utilizan para eliminar impurezas y proteger el equipo.
● Industria electrónica: La industria electrónica requiere una gran cantidad de agua pura para su producción y limpieza. El sistema de carcasa de filtro de alto flujo SS puede eliminar iones e impurezas del agua, asegurando que la calidad del agua pura cumpla con los estándares.
● Industria química: la industria química requiere una gran cantidad de agua para su producción y limpieza, pero el agua a menudo contiene diversas sustancias nocivas y contaminantes. La carcasa del cartucho de alto flujo SS puede eliminar eficazmente estos contaminantes, garantizando la seguridad de la producción y la protección del medio ambiente acuático.
| BCH | Longitud del cartucho | No. de cartucho | Materiales | Dirección de Vivienda | Entrada/Salida | Tipo de sellado | Material del sello |
|
Serie BCH SS de alto flujo Carcasa de filtro de cartucho múltiple |
20 = 20" | 2R = 2 piezas | S4 = SS304 | A = Vertical | T = Hilo | C = Abrazadera | E = EPDM |
| 3R = 3 piezas | |||||||
| 4R = 4 piezas | S = Silicio | ||||||
| 40 = 40" | 5R = 5 piezas | ||||||
| 6R = 6 piezas | S6 = SS316L | B = Horizontal | F = Brida | H = Perno giratorio con bisagras | B = Buna N | ||
| 7R = 7 piezas | |||||||
| 60 = 60" | ↓ | V = Vitón | |||||
| 50R = 50 piezas |
Por ejemplo:
BCH-40-3R-S4-BFH-E
Carcasa de filtro multicartucho de alto flujo SS serie BCH - 40" - 3 piezas - SS304 - Horizontal - Brida - Perno oscilante con bisagras - EPDM
Tenga en cuenta: Debido a la variedad de diseños de carcasas de filtros, comuníquese con el departamento de ventas de Hongtek para obtener más información, las carcasas se pueden personalizar de acuerdo con sus requisitos, ¡gracias!
