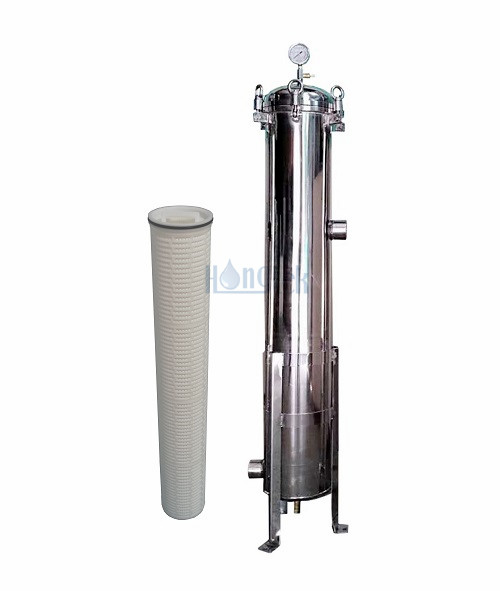

La carcasa de cartucho único de alto flujo de acero inoxidable Serie FCH es adecuada para proyectos de sistemas de filtración de gran flujo. La carcasa del cartucho SS de alto flujo está hecha de acero inoxidable SS304 o SS316L de alta calidad y con excelente tecnología. Según la forma de instalación, la carcasa única del cartucho de alto flujo se divide en una carcasa de filtro de alto flujo SS vertical y horizontal. La carcasa de cartucho de alto flujo SS Single es adecuada para instalar varios elementos filtrantes plisados de alto flujo, con buen rendimiento de sellado, instalación simple y mantenimiento conveniente. La clasificación del filtro de flujo grande varía de 1 micrón a 100 micrones, con alta eficiencia de filtración, alto flujo y baja caída de presión. En comparación con las carcasas de filtro de profundidad, la carcasa de cartucho de alto flujo SS tiene una mayor eficiencia de filtración y un mayor flujo, lo que ahorra un 50% del espacio y la cantidad de elementos filtrantes que deben reemplazarse, ahorrando así muchos costos de mano de obra.
| Materiales | SS304, SS316L |

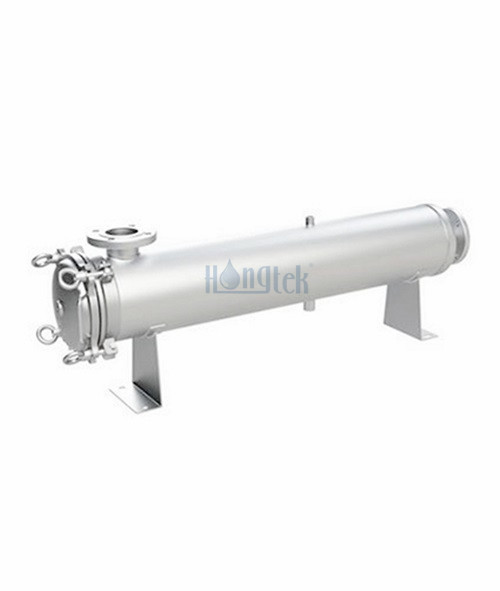

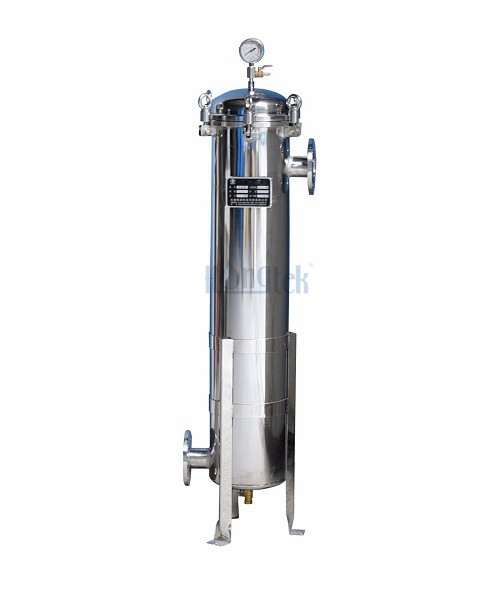

| Dirección de Vivienda | Verticales, Horizontales |
| Tratamiento superficial | Pulido, subpulido, chorro de arena |
| Longitud del cartucho | 20", 40", 60" |
| Tamaño del cartucho | DE 6", 6,5" |
| Tapa del extremo del cartucho | SOE |
| No. de cartucho | 1 pieza |
| Conexión | Puerto lateral |
| Entrada/Salida | Rosca, brida |
| Tipo de sellado | Perno giratorio con bisagra, abrazadera |
| Material del sello | EPDM, Silicio, Buna N, Viton |
● La carcasa del cartucho de alto flujo de acero inoxidable es fácil de instalar y tiene un bajo costo de mano de obra y mantenimiento.
● Se puede utilizar una amplia gama de aplicaciones químicas en muchos campos que necesitan un alto caudal.
● Se reduce la cantidad de elementos filtrantes de reemplazo, lo que ahorra muchos costos de mano de obra y un 50 % de espacio físico.
● El diseño de la interfaz sellada reduce el riesgo de flujo lateral, mejorando así la eficiencia de filtración.
● Bajo la garantía de una capacidad de retención de contaminación ultra alta, la vida útil se extiende, reduciendo así el costo.
● Petroquímica
● Prefiltración por RO
● Microelectrónica
● Alimentos y bebidas
● Desalinización de agua de mar
● Industria biofarmacéutica
● Filtración de condensado de plantas de energía
Datos de funcionamiento de la serie FCH Acero inoxidable Carcasa de cartucho único de alto flujo
| Máx. Temperatura | 125℃ |
| Máx. Presión | 10 Bar (150psi) o según requerimiento |
| Presión recomendada | ≤ 8 bares (115 psi) a 25 ℃ |
Exhibición del taller de producción de carcasa de cartucho de alto flujo único de acero inoxidable
● Con menos carcasas de filtro que mantener, el servicio y el reemplazo de los elementos filtrantes se vuelven más sencillos. Esto puede conducir a una reducción del tiempo de inactividad y menores costos de mantenimiento con el tiempo.
● Las carcasas de filtros individuales de alto flujo generalmente se construyen con materiales robustos como acero inoxidable 304 o acero inoxidable 316, lo que garantiza durabilidad y resistencia a la corrosión, presión y temperaturas extremas.
● La instalación de una única carcasa de filtro de alto flujo normalmente requiere menos componentes y menos tuberías en comparación con varias carcasas más pequeñas. Esto puede resultar en menores costos de instalación y menor complejidad, especialmente en sistemas de filtración a gran escala.
● Las carcasas de filtros individuales de alto flujo están diseñadas específicamente para manejar grandes volúmenes de flujo de fluido. Pueden acomodar caudales significativamente más altos que las carcasas de filtro estándar, lo que los hace ideales para aplicaciones donde es necesario un alto rendimiento.
● A pesar de su capacidad para manejar altos caudales, las carcasas de filtros individuales de alto flujo suelen tener un diseño compacto y que ahorra espacio. Esto los hace adecuados para instalaciones donde el espacio es limitado o donde varias carcasas de filtro no serían prácticas.
Dibujo de Acero inoxidable Carcasa de cartucho único de alto flujo
● Las carcasas están disponibles para acomodar filtros de alto flujo de 20", 40", 60" de longitud.
● El material de construcción de acero inoxidable 316L está disponible para resistencia a la corrosión.
● La carcasa aceptará cartuchos de filtro de alto flujo estándar de la industria de Pall, Parker y 3M.
● Rendimiento de alto flujo en un diseño compacto con cambio de cartucho fácil para el operador
● El diseño horizontal hace que el cambio de cartucho sea más fácil y rápido sin necesidad de una plataforma elevada.
| FCH | Longitud del cartucho | Materiales | Dirección de Vivienda | Entrada/Salida | Tipo de sellado | Material del sello |
|
Serie FCH de acero inoxidable Carcasa de cartucho único de alto flujo |
20 = 20" | S4 = SS304 | A = Vertical | T = Hilo | C = Abrazadera | E = EPDM |
| 40 = 40" | S = Silicio | |||||
| S6 = SS316L | D = Horizontal | F = Brida | H = Perno giratorio con bisagras | B = Buna N | ||
| 60 = 60" | V = Vitón |
Por ejemplo:
FCH-40-S4-A-F-C-E
Carcasa de cartucho simple de alto flujo SS serie FCH - 40"-SS304 -Vertical - Brida - Abrazadera - EPDM
