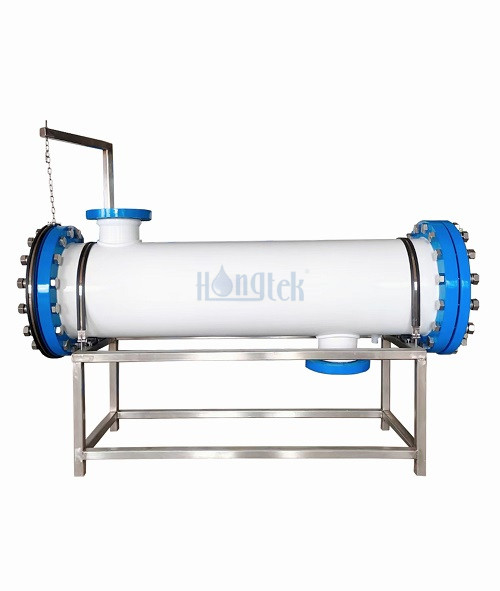

Carcasa de filtro multicartucho horizontal de alto flujo FRP serie ARP hecha de material plástico reforzado con fibra de vidrio que puede diseñarse para adaptarse a cartuchos de flujo múltiple de alto flujo de 40" y 60" de largo y 6" de diámetro exterior. El diseño compacto de la carcasa no solo obtiene una mejor relación de flujo y huella, sino también procedimientos más sencillos de mantenimiento y reemplazo de cartuchos. Todas las conexiones principales para la entrada y salida de fluido están diseñadas con bridas, con un mejor rendimiento de sellado.
La carcasa de filtro múltiple de alto flujo de FRP es adecuada para escenarios donde no se puede utilizar la carcasa de filtro de acero inoxidable. El material de la carcasa de FRP tiene una vida útil más larga cuando se trata de líquidos corrosivos como la desalinización de agua de mar y agua salobre, y resuelve eficazmente los problemas de corrosión, fugas y desgomado de las carcasas de filtro tradicionales.
| Medios de vivienda | FRP (polímero/plástico reforzado con fibra) |
| Dirección de Vivienda | Horizontales |
| Longitud del cartucho | 40", 60" |
| Número de cartuchos | 3 piezas, 12 piezas, 34 piezas, 54 piezas, etc. |
| Tipo de filtro instalado | Cartucho de filtro de alto flujo OD 6" |
| Clasificación de filtración | 1 μm - 100 μm |
| Conexión | Puerto lateral |
| Tipo de entrada/salida | Brida |
| Tamaño de entrada/salida | DN100, DN125, DN150, DN200, DN300, DN500, DN600, DN750 |
| Tipo de sellado | Brida |
| Material del sello | EPDM, Buna-N, Vitón, Silicio |
● El diseño de entrada y salida lateral hacia adentro y hacia afuera facilita la extracción de los cartuchos de filtro de alto flujo.
● La carcasa del filtro de cartuchos múltiples de FRP proporciona una fuerte resistencia química y una excelente resistencia a la tracción.

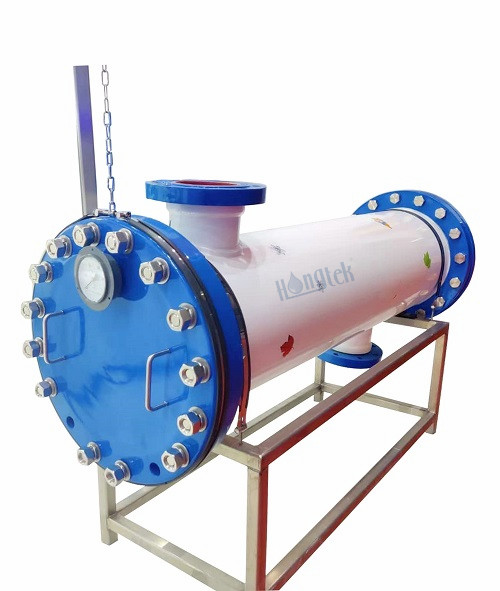

● El posicionamiento horizontal y el cierre con perno giratorio simplifican la instalación y el mantenimiento y aumentan la eficiencia.
● El tamaño y la altura reducidos son muy adecuados para entornos de sitio que requieren un espacio operativo especial.
● Todas las carcasas de cartuchos múltiples de alto flujo de FRP son compatibles con cartuchos de alto flujo con un diámetro exterior de 6"
● La carcasa del cartucho de alto flujo múltiple de FRP se puede incorporar en filtros de 3 a 54 unidades para cumplir con diversos requisitos de capacidad de flujo.
● Inyección de agua
● Prefiltración RO
● Desalinización de agua de mar
● Tratamiento de aguas industriales
● Prefiltración de agua salobre
● Tratamiento de lixiviados de vertederos
Datos de funcionamiento de la carcasa del filtro multicartucho horizontal de alto flujo FRP
| Temperatura de trabajo | 5 - 66°C |
| Máx. Presión | 1 MPa |
| Conexión | Puerto lateral |
| Tasa de flujo | 40“ 3 cartuchos de alto flujo: 90 - 150m³/h |
| 40“ 12 cartuchos de alto flujo: 360 - 600m³/h | |
| 40“ 34 cartuchos de alto flujo: 1000 - 1700m³/h | |
| 40“ 54 cartuchos de alto flujo: 1600 - 2700m³/h | |
| 60“ 3 cartuchos de alto flujo: 150 - 200m³/h | |
| 60“ 12 cartuchos de alto flujo: 600 - 850m³/h | |
| 60“ 34 cartuchos de alto flujo: 1700 - 2400m³/h | |
| 60“ 54 cartuchos de alto flujo: 2700 - 3800m³/h |

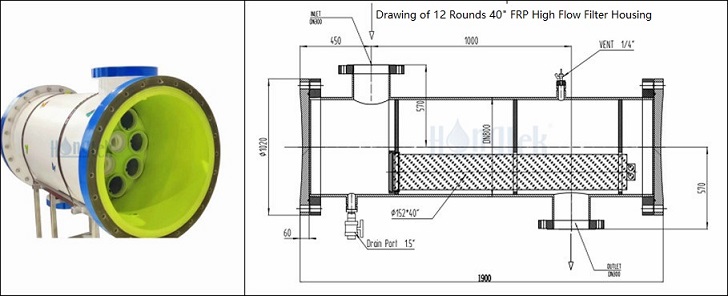

Dibujo de la carcasa del cartucho de alto flujo horizontal FRP múltiple instalada Filtros de alto flujo Pall Ultipleat de 40" y 12 piezas
● Fuerte capacidad de retención de suciedad y alta eficiencia de filtración, vida útil más larga, económica y aplicable.
● La carcasa del cartucho horizontal de alto flujo de FRP se puede diseñar de acuerdo con los requisitos de caudal.
● Adecuado para sistemas de filtración de líquidos corrosivos que no pueden utilizar carcasas de filtro de acero inoxidable, reduce la inversión
● La carcasa del cartucho de alto flujo múltiple de FRP tiene un gran caudal, hasta 600 m3/h, es fácil de instalar, reemplazar y mantener.
● La carcasa del filtro múltiple de alto flujo de FRP tiene una amplia compatibilidad y aplicabilidad química, el diseño horizontal compacto ahorra espacio
| ARP | Longitud del cartucho | Redondo (N° de cartuchos) | Tamaño de entrada/salida | Material de la junta tórica |
|
Serie ARP Horizontal FRP alto flujo múltiple Carcasa del filtro de cartucho |
40 = 40" | 3R = 3 piezas | N10 = DN100 | E = EPDM |
| N12 = DN125 | ||||
| 12R = 12 piezas | N15 = DN150 | B = Buna-N | ||
| N20 = DN200 | ||||
| 60 = 60" | 34R = 34 piezas | N30 = DN300 | V = Vitón | |
| N50 = DN500 | ||||
| 54R = 54 piezas | N60 = DN600 | S = Silicio | ||
| N75 = DN750 |
Por ejemplo:
ARP-40-12R-N30-E
Carcasa multicartucho horizontal de alto flujo FRP - 40" - 12 piezas - DN300 - EPDM
