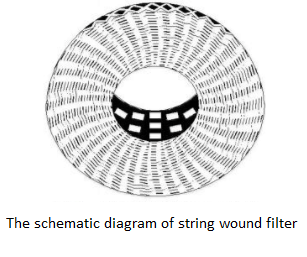

1. En el proceso de elaboración filtros enrollados en hilo, la mecha especial con pelusa se enrolla en el núcleo central poroso y se enrolla capa por capa hasta alcanzar el diámetro nominal. El roving se enrollará repetidamente y luego formará una capa de filtro con miles de agujeros en forma de rombo. Los agujeros en forma de rombo en la capa filtrante serán cada vez más pequeños hasta el núcleo central, y serán cada vez más grandes hasta la capa más externa. Los orificios en forma de rombo de la capa más externa son los más grandes, los orificios en forma de rombo que los atraviesan se formarán como un pasaje.
Para aumentar el flujo de líquido en el filtro, el paso de los orificios en forma de rombo está curvado y disperso, pero las capas de orificios en forma de rombo aún están conectadas. Doblar la extensión del paso del orificio en forma de diamante y aumentar el espesor de la capa del filtro puede mejorar el efecto del filtro. Este es el principio de cómo funciona la filtración en profundidad. El tamaño de los orificios en forma de rombo de la capa más interna es la clave para determinar la precisión del filtro. Cuanto más pequeños sean los agujeros del rombo, mayor será la precisión del filtro. Cuanto más grande sea el agujero del rombo, menor será la precisión del filtro.
¿Existe una comparación de precisión del filtro? Tabla que puede hacer referencia a los agujeros de rombo específicos en la fabricación de filtros. El número de pasos diferentes depende de la precisión del filtro. En general, la precisión de 8 pasos es de 100 μm, la precisión de 15 pasos es de 20 μm y la precisión de 19 pasos es de 10 μm.
2. El principio de filtración del filtro enrollado en hilo.
La filtración de cartucho de filtro enrollado en hilo no solo incluye el efecto de bloqueo de la rejilla de apertura que se forma por la superposición de las mechas del filtro, sino también el efecto de gancho de la fibra del pasaje y el efecto de deposición de las partículas en el pasaje.
A. El efecto de gancho de la fibra en el pasaje.
El líquido pasa a través de un pasillo estrecho, largo y curvo desde el filtro exterior desde la capa de filtro exterior hasta la capa interior.
La pelusa de la fibra rizada se deposita en el paso del filtro,
Puede enganchar las partículas del líquido y hacer que permanezcan en el paso.

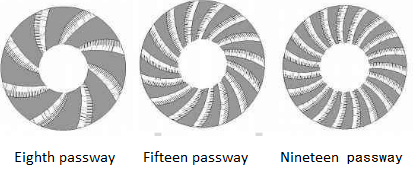

El diagrama esquemático del perfil de diferentes pasillos.
B. El efecto de deposición de partículas en el paso del filtro.
El paso es estrecho y curvo, el líquido atravesará el paso e impactará,
Las partículas del líquido se depositarán en el paso, al igual que el lodo depositado en la posición curva cuando el agua fluye a través del río.
3. Otra característica de la filtro de cartucho enrollado en hilo está pasando por un gran flujo,
Hay un número de paso constante que se refiere a la precisión del filtro D.
Una vez que se determina la precisión del filtro, el número de pasos aumentará o disminuirá según la diferente longitud del filtro.
La fórmula del número de paso:
El número total de pasillos = D × L × 2
