¿Cómo reemplazar los filtros de alto flujo en carcasas de filtro de acero inoxidable?

El sistema de filtración de alto flujo de acero inoxidable se compone principalmente de Cartuchos de filtro de alto flujo y carcasas de filtro de acero inoxidable. Después de un largo tiempo de uso, el cartucho de filtro de alto flujo en la carcasa del filtro de acero inoxidable quedará bloqueado por partículas. Para mantener un alto efecto de filtración del sistema de filtración, se debe reemplazar con un nuevo filtro de cartucho de alto flujo. Los diferentes tipos de filtros de alto flujo y carcasas de filtro de acero inoxidable tienen diferentes pasos de instalación y reemplazo. Aprendamos sobre los tipos de carcasas de filtro de acero inoxidable y cómo instalar y reemplazar correctamente el sistema de filtración de alto flujo.

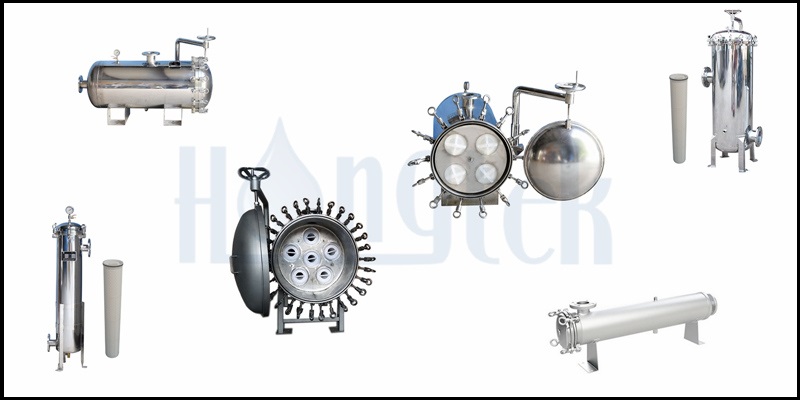

¿Cuáles son los tipos de Carcasa de filtro de alto flujo de acero inoxidable?

Las carcasas de filtro de acero inoxidable de alto flujo se pueden dividir en tipo vertical y tipo horizontal según la dirección de instalación. Según la dirección de presión del cartucho de filtro de alto flujo, también se puede dividir en tipos de dirección de flujo de adentro hacia afuera y de afuera hacia adentro. Tienen un impacto en el diseño e instalación del sistema de filtración y en la sustitución y selección del tipo de filtro de alto flujo.

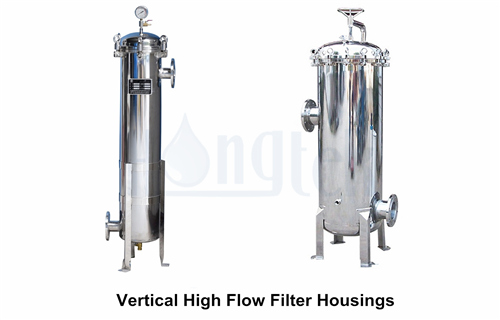

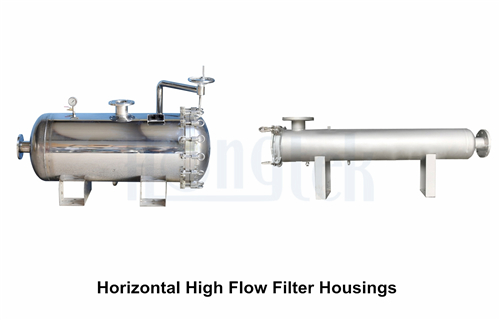

1. Carcasa del filtro de alto flujo vertical y horizontal

En el proceso de diseño del sistema de filtración de alto flujo, la elección de la carcasa del filtro de alto flujo vertical u horizontal está determinada principalmente por el área de espacio de uso real, la dificultad de instalación y reemplazo del filtro de cartucho de alto flujo. La instalación y sustitución de los sistemas de filtración de alto flujo vertical y horizontal son diferentes, y deben operarse correcta y adecuadamente según sus instrucciones de uso.

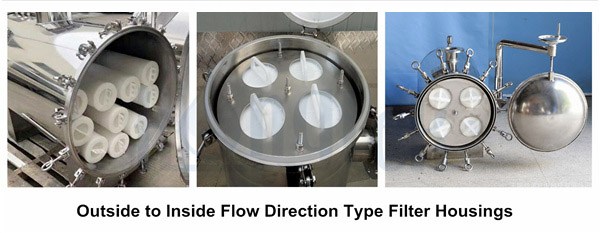

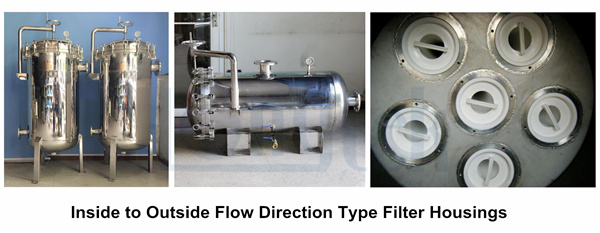

2. Carcasa del filtro de alto flujo tipo dirección de flujo de adentro hacia afuera y de afuera hacia adentro

El tipo de cartucho de filtro de alto flujo instalado en la carcasa del filtro de alto flujo del tipo de dirección de flujo de adentro hacia afuera o de afuera hacia adentro es diferente. Generalmente, HONGTEK proporciona el filtro de alto flujo para instalación en la carcasa del filtro de acero inoxidable del tipo de dirección de flujo de adentro hacia afuera. Cartucho de filtro de alto flujo serie HF, que está especialmente diseñado para reemplazar el elemento de la serie PALL Ultipleat. El filtro de cartucho de alto flujo instalado en la carcasa del filtro de dirección de flujo de exterior a interior se utiliza principalmente Serie MF / Serie MP cartucho de filtro de alto flujo (que reemplaza las series 3M Cuno 700 y 740), Serie PF / Serie HFP / Serie PFG filtro de alto flujo (reemplace las series PARKER Fulflo Megaflow y MaxGuard) y Serie AP Filtro de cartucho de alto flujo (reemplaza la Serie PENTAIR Aqualine).

Cómo instalar una carcasa de filtro de alto flujo y reemplazar una Cartucho de filtro de alto flujo?

Cuando el valor del manómetro del sistema de filtración de alto flujo alcanza los cartuchos de filtro de alto flujo, se recomienda reemplazar la presión diferencial o es menor que la presión diferencial inicial, y el valor del medidor de flujo es menor que el requisito de agua del sistema o mayor que el flujo máximo del cartucho de filtro, el nuevo filtro de alto flujo debe reemplazarse a tiempo. Los pasos para instalar correctamente la carcasa del filtro de alto flujo y reemplazar los filtros de cartucho de alto flujo son los siguientes:

1) Antes de instalar una carcasa de filtro de alto flujo, asegúrese de que la carcasa del filtro de acero inoxidable sea compatible con el filtrado y que la carcasa del filtro pueda soportar los requisitos de temperatura y presión de funcionamiento del sistema de filtración;

2) Saque y guarde la válvula de escape, la válvula de drenaje, el manómetro, la placa de presión y otras partes en la carcasa del filtro de alto flujo, cierre la tapa del filtro, luego instale la válvula de escape, la válvula de drenaje y el manómetro, y abra la válvula de escape y la válvula de drenaje;

3) Asegúrese de que la carcasa del filtro de acero inoxidable esté cerrada, cierre la válvula de entrada aguas arriba y la válvula de salida aguas abajo de la carcasa del filtro, y conecte y fije la brida de entrada y el tubo de entrada, y la brida de salida y el tubo de salida respectivamente;

4) Al instalar un filtro de alto flujo, enjuague directamente el interior de la carcasa del filtro de acero inoxidable con agua limpia. Después de drenar el agua de la carcasa del filtro desde la salida de aguas residuales, cierre la válvula de drenaje. Al reemplazar el Filtro de cartucho de alto flujo, primero abra la válvula de escape para aliviar la presión en la carcasa del filtro, abra la tapa de la carcasa del filtro de acero inoxidable, saque el filtro de cartucho de alto flujo que necesita ser reemplazado y enjuague el interior de la carcasa del filtro con agua limpia hasta que se drene las aguas residuales, cierre la válvula de drenaje;

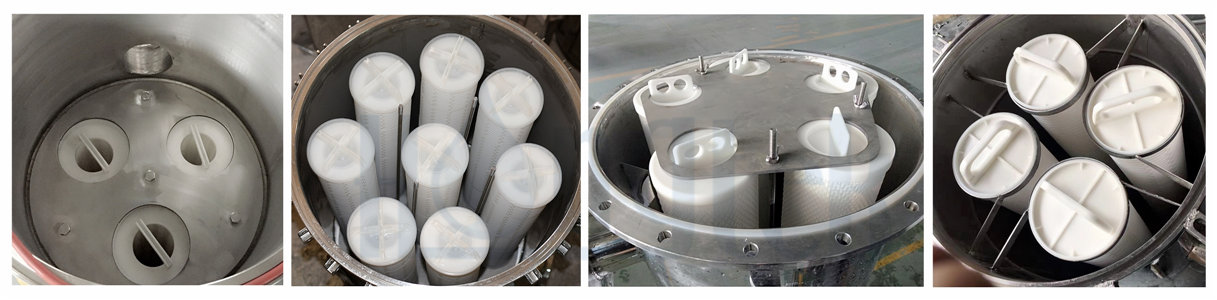

5) Abra la bolsa de embalaje del cartucho de filtro de alto flujo, humedezca el anillo de sellado con lubricante adecuado, luego sostenga el mango en un extremo del filtro de alto flujo con la mano, instale el cartucho de filtro en la carcasa del filtro de acero inoxidable y asegúrese de que el anillo de sellado esté en pleno y firme contacto con la ranura del anillo de sellado de la carcasa del filtro;

6) Si hay una placa de presión, coloque la placa de presión primero, apriete la tuerca de la placa de presión para fijarla, cubra la tapa de la carcasa del filtro de alto flujo y apriete la abrazadera/bloc;

7) Iniciar el sistema de filtración de alto flujo, abrir ligeramente la válvula de entrada de agua aguas arriba de la carcasa del filtro de acero inoxidable, dejar entrar el líquido y llenar la carcasa del filtro de alto flujo, hasta que el líquido se desborde por el puerto de escape, cerrar la válvula de escape;

8) Abra lentamente la válvula de salida aguas abajo de la carcasa del filtro de alto flujo hasta que esté completamente abierta y luego ajuste lentamente la válvula de entrada aguas arriba de la carcasa del filtro de acero inoxidable hasta que la diferencia de presión entre aguas arriba y aguas abajo de la carcasa del filtro alcance el diferencial de presión inicial especificado por el cartucho del filtro de alto flujo.

¿Qué precauciones existen durante la instalación y reemplazo de sistemas de filtración de alto flujo?

1) Asegúrese de que no haya fugas en la conexión de la válvula de drenaje, la válvula de escape, el manómetro y la brida de entrada/salida de la carcasa del filtro de acero inoxidable; de lo contrario, afectará el efecto de filtración;

2) Al reemplazar el Filtro de alto flujo, primero se debe abrir la válvula de escape para aliviar la presión de la carcasa del filtro de acero inoxidable; de lo contrario, puede causar peligro al operador debido a la presión excesiva dentro de la carcasa del filtro;

3) Al instalar la carcasa del filtro de acero inoxidable, la brida de entrada/salida de la carcasa del filtro debe estar conectada correctamente con el tubo de entrada/salida. Si la instalación es incorrecta, el sistema de filtración de alto flujo no podrá lograr el efecto de filtración y también causará daños irreversibles al filtro de cartucho de alto flujo;

4) Al instalar o reemplazar el cartucho de filtro de alto flujo, el anillo de sellado del cartucho de filtro debe estar en completo contacto con la ranura de sellado de la carcasa del filtro de acero inoxidable, y el anillo de sellado no debe quedar expuesto ni dañado; de lo contrario, se pueden producir fugas de líquido debido a un efecto de sellado deficiente, lo que resulta en una disminución en la eficiencia de filtración del sistema de filtración.
