¿Cómo realizar pruebas de integridad para su filtro de membrana plisada?

1. ¿Qué son las pruebas de integridad para los cartuchos de filtro?

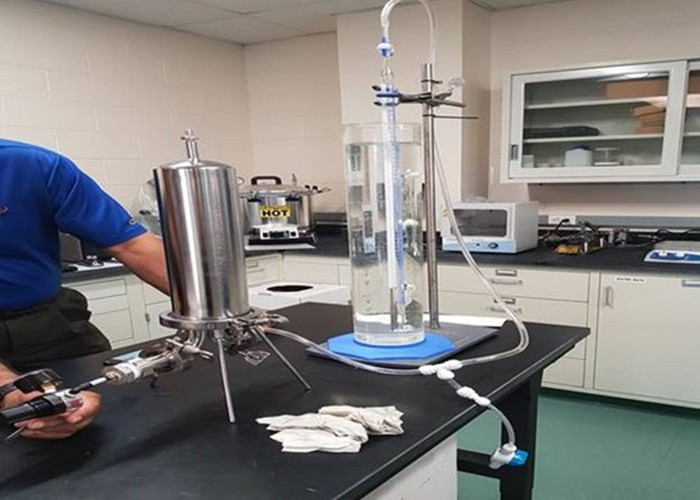

La prueba de integridad del cartucho de filtro es un experimento que se utiliza para detectar parámetros como el flujo de difusión del cartucho de filtro, el punto de burbuja, etc. El experimento tiene las ventajas de una detección conveniente y una buena confiabilidad. El cartucho de filtro de membrana hidrófilo se prueba con agua pura y el hidrófobo Cartucho de filtro de membrana Se prueba con 60% IPA.

Antes de usar el probador de integridad automático, confirme la precisión del probador de integridad, verifique la estanqueidad del aire de la carcasa del filtro y verifique si la presión de entrada cumple con los requisitos (requiere que la presión de entrada se establezca en 5 ~ 7 bar) y la temperatura de prueba se establezca en 20 ~ 25 ℃.

2. Componentes

Carcasa de filtro, manómetro, juntas combinadas, fuentes de aire limpio, bombas de líquido, tanques de agua (tanques de solvente), accesorios de tubería, etc. (consulte el siguiente diagrama para obtener más detalles)

3. Pasos operativos

Proceso de humectación (los parámetros que se describen a continuación son los parámetros de configuración del hidrofílico Cartucho de filtro de membrana 0.2um como ejemplo)

1) Complete la conexión como se muestra arriba

2) Cerrar las válvulas 1 y 3; abra las válvulas 2, 4 y la válvula de ventilación, abra la bomba de fluido, la válvula de control 4 y cierre la válvula de ventilación después de que salga el agua de la válvula de ventilación, y comience a enjuagar y humedecer el cartucho del filtro.

3) Abra completamente la válvula 4, enjuague rápidamente durante 5 a 10 segundos, ajuste la válvula 4, controle el manómetro 1 para que muestre aproximadamente P1=4~4,5 bar, de acuerdo con el caudal de más de 5 L/min por 10", enjuague el cartucho de filtro húmedo durante más de 10 minutos; cuanto mayor sea el caudal y más tiempo durante el lavado, más fácil será mojar el cartucho de filtro y más preciso será el resultado de la prueba.

Ventajas:

R. Permite una humectación más fácil y completa del cartucho del filtro, lo que garantiza una prueba precisa del punto de burbuja.

B. Para garantizar la limpieza del cartucho del filtro.

Prueba de integridad

Apague la bomba de agua, cierre las válvulas 2 y 4, abra la válvula 3, conecte la tubería de aire de la máquina al puerto de conexión del instrumento y luego abra la válvula 1 para realizar la prueba. Se recomienda que los clientes prueben primero los datos del flujo de difusión y luego prueben los datos del punto de burbuja.

4. Los asuntos necesitan atención

1) El cartucho filtrante debe estar completamente saturado. Si la integridad del cartucho de filtro no cumple con los requisitos, vuelva a humedecerlo de acuerdo con el método de humectación anterior y luego realice el punto de burbuja.

2) Si la prueba falla, existen varias posibilidades: la primera razón es el problema del método operativo. Puede ser que la membrana del filtro no esté lo suficientemente húmeda y sea necesario volver a humedecerla. También puede ser que el sellado del encaje no sea bueno. Compruebe si la junta tórica está dañada o suelta y vuelva a instalarla. La segunda razón es que el cartucho filtrante presenta daños estructurales después de su uso.

3) Tenga en cuenta las condiciones de funcionamiento marcadas en negrita.
