¿Cómo instalar un cartucho de filtro de alto flujo en una carcasa de filtro de FRP?

La carcasa del filtro FRP de alto flujo tiene resistencia a ácidos y álcalis y un alto rendimiento contra la corrosión. A menudo reemplaza la carcasa del filtro de acero inoxidable para filtrar líquidos con alto contenido de sal, como agua de mar, agua salobre, etc. Las carcasas del filtro FRP de alto flujo generalmente se instalan con Filtro de alto flujo PALL Ultipleat o Filtro de alto flujo PARKER Megaflow. La instalación y reemplazo del sistema de filtrado de alto flujo es uno de los pasos importantes para mantener su alto efecto de filtración. Aprendamos más sobre la instalación y reemplazo del sistema de filtración de FRP de alto flujo.

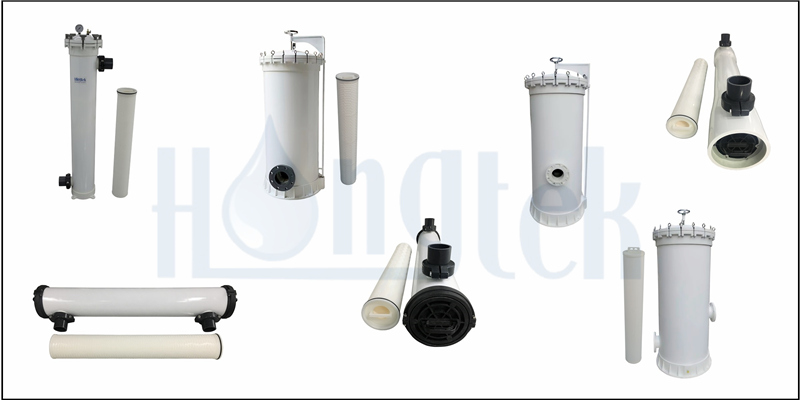

¿Cuáles son los tipos de carcasas de filtro de alto flujo de FRP?

La carcasa del filtro de FRP se puede clasificar en carcasa del filtro de FRP vertical y horizontal según la dirección de instalación, y se puede dividir en carcasa del filtro de cartucho simple y múltiple según la cantidad de elementos filtrantes instalados. Varios tipos de carcasas de filtro pueden cumplir con los requisitos de caudal, presión, huella, etc. al diseñar sistemas de filtración en diferentes campos.

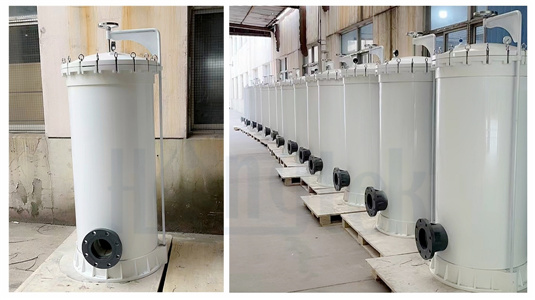

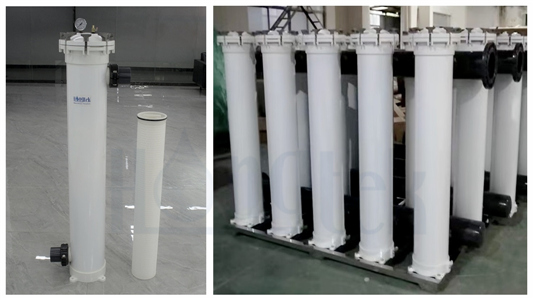

1. Carcasa de filtro vertical de alto flujo de FRP

La carcasa del filtro vertical de FRP se puede instalar con cartuchos de filtro de alto flujo simples o múltiples. Al diseñar un sistema de filtración, para cumplir con los requisitos de caudal y huella del sistema de filtración, puede optar por instalar una carcasa de filtro de FRP simple o múltiple o instalar varias carcasas de filtro de FRP simple o múltiple trabajando en paralelo.

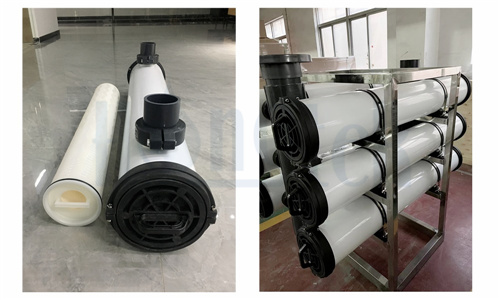

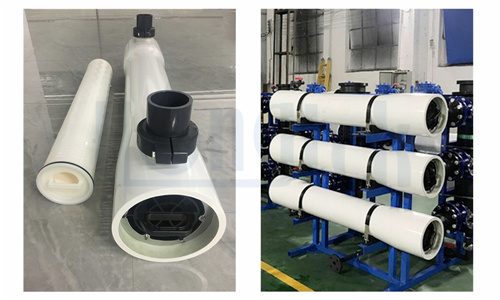

2. Carcasa de filtro horizontal de alto flujo de FRP

La carcasa del filtro horizontal de FRP generalmente se instala con un filtro de alto flujo. Generalmente se instala en paralelo para cumplir con los requisitos de caudal de varios sistemas de filtración. Además, las carcasas de filtro de alto flujo horizontales de FRP generalmente se instalan en paralelo vertical, de modo que el espacio se pueda utilizar tanto como sea posible y se pueda reducir la huella del sistema de filtración.

Cómo instalar el Sistema de filtración de alto flujo FRP?

Hay dos tipos de sistemas de filtración de alto flujo de FRP: sistemas de filtración de FRP verticales y horizontales, que generalmente constan de una carcasa de filtro de FRP simple o múltiple, o constan de varias carcasas de filtro de FRP simple o múltiple en paralelo. Los pasos de instalación de los sistemas de filtración de FRP verticales y horizontales son diferentes. Echemos un vistazo a cómo se instala el sistema de filtro FRP.

1. Guía de instalación y reemplazo del sistema de filtración vertical de FRP

1) Primero verifique y confirme que la carcasa del filtro vertical de FRP cumpla con las especificaciones y asegúrese de que no haya daños. Luego abra la cubierta superior de la carcasa, saque el manómetro, la válvula de escape, el soporte fijo y otras piezas de la carcasa, instale la válvula de escape, la válvula de drenaje y el manómetro;

2) Asegúrese de que el sistema de filtración esté detenido y cierre la válvula de entrada aguas arriba y la válvula de salida aguas abajo de la carcasa del filtro FRP. Si se instala una carcasa de filtro FRP simple o múltiple, conecte y fije directamente la brida/abrazadera de la entrada/salida a las tuberías de entrada/salida respectivamente. Si instala varias carcasas de filtros de FRP simples o múltiples, primero ensamble las carcasas de filtros múltiples en paralelo horizontalmente y luego conecte las bridas/abrazaderas de la entrada/salida de la carcasa a los tubos de entrada/salida respectivamente;

3) Si se instala un cartucho de filtro de alto flujo, enjuague directamente el interior de la carcasa del filtro FRP con agua limpia, drene el agua de la carcasa a través del puerto de drenaje después de la limpieza y luego cierre herméticamente la válvula de drenaje. Si desea reemplazar el filtro de alto flujo, debe abrir la válvula de escape en la parte superior de la carcasa del filtro para liberar la presión, luego abra la cubierta superior de la carcasa, saque el cartucho del filtro de alto flujo que necesita ser reemplazado y finalmente limpie el interior de la carcasa del filtro con agua limpia. Después de que las aguas residuales salgan a través del puerto de drenaje, cierre bien la válvula de drenaje;

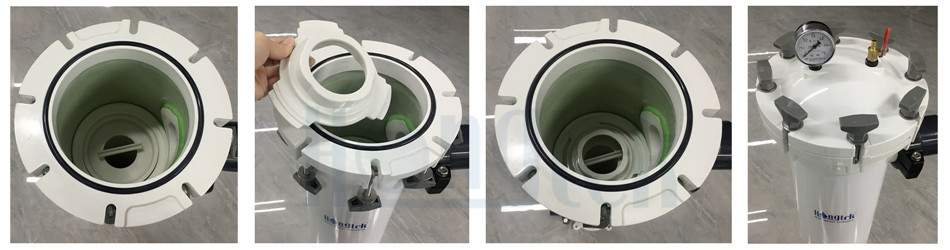

4) Desembalar lo nuevo Cartucho de filtro de alto flujo y aplique lubricante al anillo de sellado del cartucho del filtro. Luego, agarre la manija en un extremo del cartucho de alto flujo con la mano e instale el cartucho de filtro en la carcasa de FRP verticalmente, de modo que el anillo de sellado del cartucho de filtro esté en estrecho contacto con el anillo de retención de la carcasa, y luego instale el soporte fijo;

5) Cubra la parte superior de la carcasa del filtro de alto flujo de FRP y apriete el perno giratorio para sellar la carcasa del filtro;

6) Inicie el sistema de filtración vertical de FRP, abra ligeramente la válvula de entrada de agua aguas arriba de la carcasa del filtro, deje que el líquido entre y llene completamente la carcasa, hasta que el líquido fluya por el puerto de escape, cierre la válvula de escape;

7) Abra lentamente la válvula de salida de agua aguas abajo de la carcasa de FRP hasta que esté completamente abierta y luego ajuste lentamente la válvula de entrada de agua aguas arriba de la carcasa del filtro hasta que la diferencia de presión entre aguas arriba y aguas abajo de la carcasa alcance la diferencia de presión inicial especificada por el cartucho del filtro de alto flujo.

2. Guía de instalación y reemplazo del sistema de filtración horizontal de FRP

1) En primer lugar, verifique para asegurarse de que la carcasa del filtro de alto flujo horizontal de FRP no esté dañada y que las especificaciones cumplan con los requisitos, luego abra las tapas de los extremos en ambos extremos de la carcasa y saque el soporte fijo, el anillo de empuje y otras partes de la carcasa;

2) Mantenga el sistema de filtración de FRP en estado de apagado y cierre herméticamente la válvula de entrada aguas arriba y la válvula de salida aguas abajo de la carcasa. Si está instalando una carcasa de filtro FRP de una unidad, conecte y fije directamente la abrazadera de la entrada/salida con el tubo de entrada/salida. Si instala varias unidades de carcasas de filtro de FRP, debe ensamblar varias carcasas de filtro de manera vertical paralela y luego conectar la abrazadera de la entrada/salida de la carcasa a los tubos de entrada/salida respectivamente;

3) Instale una válvula de alivio de presión alrededor de la tubería entre la carcasa del filtro FPR y la válvula de entrada o válvula de salida, e instale un manómetro aguas arriba y aguas abajo de la carcasa del filtro respectivamente;

4) Si un Filtro de alto flujo está instalado, limpie directamente el interior de la carcasa de FRP con agua limpia. Si desea reemplazar el cartucho de filtro de alto flujo, debe abrir la válvula de alivio de presión para reducir la presión dentro de la carcasa del filtro, abrir las tapas de los extremos de la carcasa, sacar el cartucho de filtro de alto flujo que necesita ser reemplazado y luego enjuagar el interior de la carcasa con agua limpia;

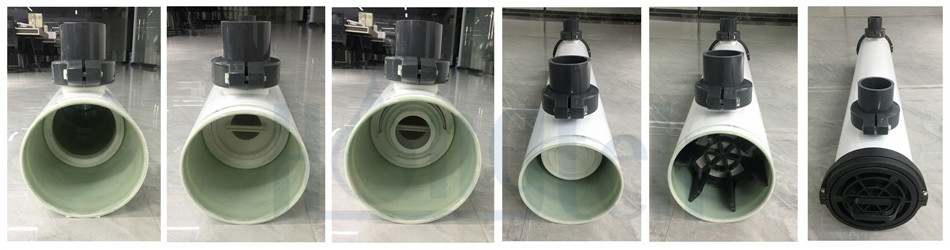

5) Desempaque el nuevo cartucho de filtro de alto flujo y humedezca el anillo de sellado con un lubricante adecuado. Luego sostenga el mango en un extremo del cartucho de filtro con la mano e instale el cartucho de filtro en la carcasa horizontalmente. Después de que el anillo de sellado del cartucho del filtro esté completamente en contacto cercano con el anillo de retención de la carcasa del filtro, instale el soporte fijo, luego fije el anillo de empuje a la parte inferior del cartucho del filtro, instale las tapas de los extremos en ambos extremos de la carcasa y séllelo;

6) Inicie el sistema de filtración horizontal de FRP, primero abra la válvula de alivio de presión y luego abra ligeramente la válvula de entrada de agua aguas arriba de la carcasa del filtro, deje que el líquido entre y llene completamente la carcasa, hasta que el líquido se desborde del puerto de alivio de presión, cierre la válvula de alivio de presión;

7) Abra lentamente la válvula de salida de agua aguas abajo de la carcasa del filtro FRP hasta que esté completamente abierta y luego ajuste lentamente la válvula de entrada de agua aguas arriba de la carcasa del filtro hasta que la diferencia de presión entre aguas arriba y aguas abajo de la carcasa del filtro alcance la diferencia de presión inicial especificada por el cartucho del filtro de alto flujo.

¿Qué precauciones se deben tomar durante la instalación y reemplazo del sistema de filtración de FRP?

1) Al reemplazar el filtro de alto flujo, primero debe abrir la válvula de escape/válvula de alivio de presión para reducir la presión interna de la carcasa de FRP y luego abrir la cubierta en la parte superior de la carcasa; de lo contrario, el operador podría lesionarse debido a la presión excesiva.

2) Al instalar la carcasa del filtro FRP, se debe garantizar que la brida de entrada/salida de la carcasa del filtro esté conectada correctamente al tubo de entrada/salida. Si la dirección de entrada/salida se instala incorrectamente, causará daños irreversibles al cartucho del filtro de alto flujo.

3) Asegúrese de que no haya fugas de líquido en las posiciones de conexión del manómetro, válvula de escape/válvula de alivio de presión, válvula de drenaje y brida de entrada/salida de la carcasa del filtro de alto flujo FRP, y que haya un buen sellado; de lo contrario, se reducirá la eficiencia de trabajo de la carcasa del filtro.

4) Al instalar o reemplazar el cartucho de alto flujo, el anillo de sellado del cartucho del filtro y la ranura de sellado de la carcasa del filtro de FRP deben estar en estrecho contacto entre sí y no debe haber fugas de líquido. De lo contrario, la eficiencia de filtración del sistema de filtración de FRP se reducirá y no se podrá continuar con todo el proyecto.

5) Cuando la diferencia de presión entre los manómetros aguas arriba y aguas abajo de la carcasa del filtro alcanza la presión diferencial de reemplazo requerida para el filtro de alto flujo, el cartucho del filtro debe reemplazarse a tiempo. De lo contrario, la eficiencia de trabajo del sistema de filtración se reducirá porque el flujo de líquido no puede cumplir con los requisitos.
